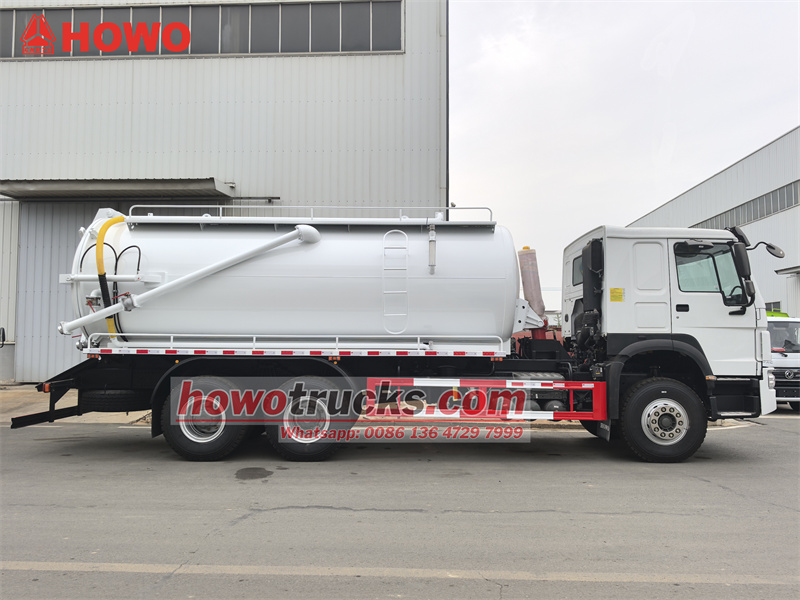

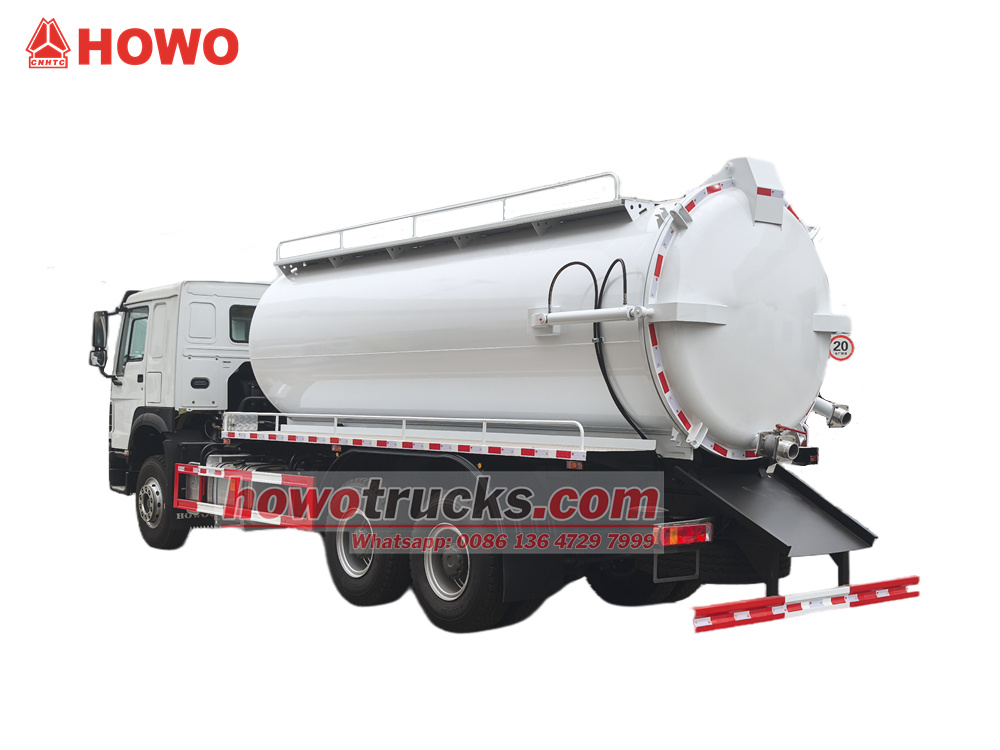

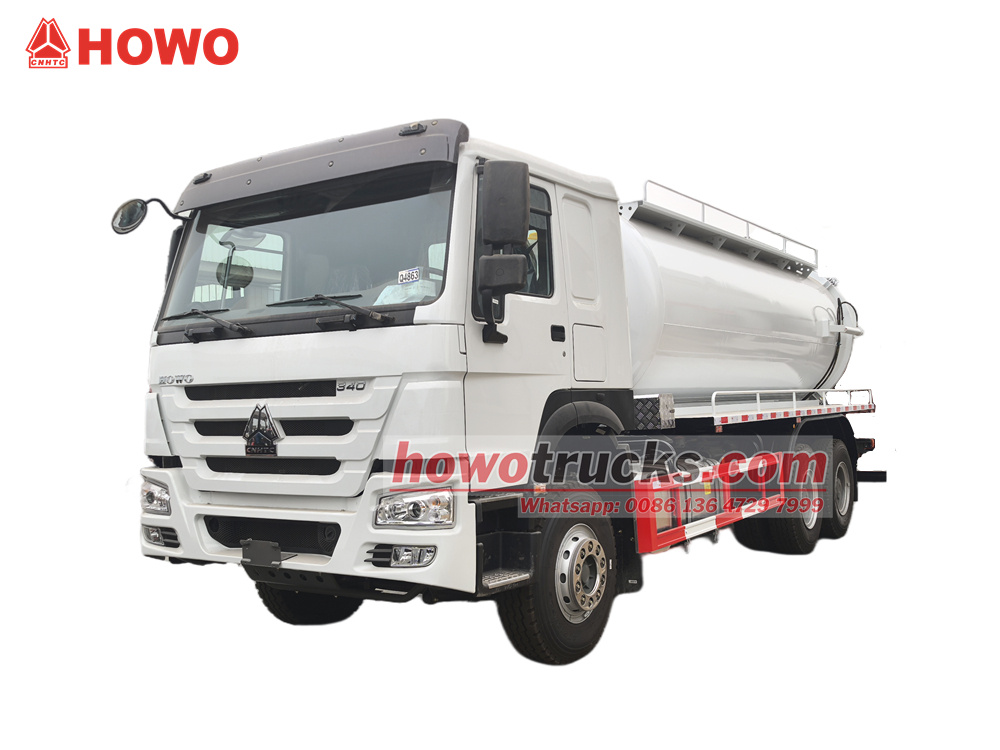

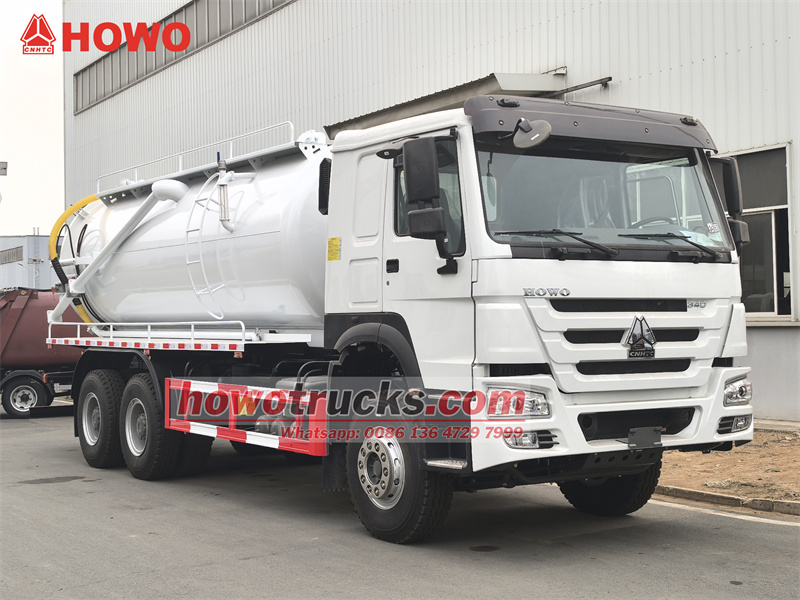

HOWO 6x4 15立方米吸污车基于HOWO HW76驾驶室底盘改装而成,轴距为4600+1350毫米,搭载潍柴WP10.340E22发动机和中国重汽HW19710 10速变速箱。车体为15立方米碳钢材质的污水罐,厚度5毫米。罐体可升降,尾门可开启。配备一台流量为11000升/分钟的Jurop PN106D真空泵。车辆还配备观察窗、梯子、尾门排污阀以及位于驾驶员侧的手动液压操作杆(用于控制尾门的开启/关闭和罐体的升降)。
工作能力 :
15cbm舱型 :
Howo HW76 cabin驱动系统 :
6x4,RHD轴距(毫米) :
4600+1350发动机专用 :
340HP / WEICHAI WP10.340E22变速箱 :
HW19710 transmission, 10 forward and 2 reverse前轴(公斤) :
7000后轴(公斤) :

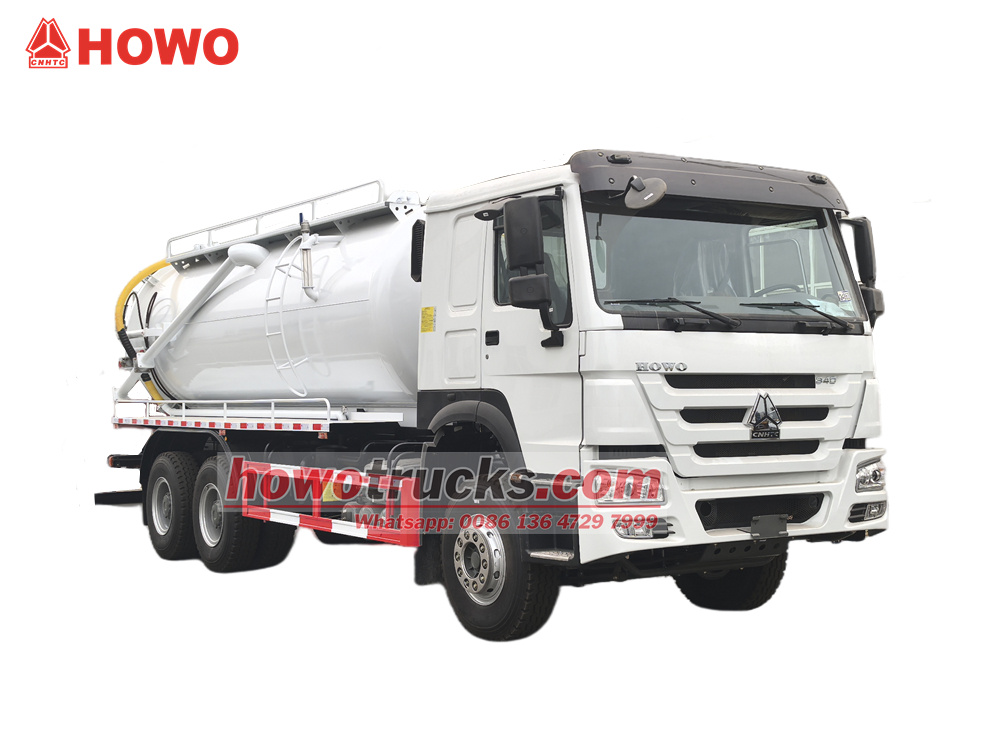

18000(2 AXLES)这HOWO 下水道清洁罐车 这是一款专为高效处理液态和半固态废弃物而设计的专用车辆。它配备潍柴340马力发动机和10速变速箱,动力强劲,能够适应复杂的路况。该车的核心部件是一个15立方米的碳钢罐体,配备意大利Jurop高流量真空泵,可快速产生强大的负压,高效抽取污水污泥、化粪池残渣、工业废水及其他废弃物。罐体支持液压升降,尾门可液压开启,方便快速卸料。尾门排污阀也可开启进行污水排放,操作极其便捷。凭借其强大的吸力、坚固的结构和简便的操作,该车广泛应用于化粪池清理、下水道清理、污泥抽吸等作业。

我厂是卡车领域的专业制造商,
保证所有产品均为全新正品,品质优良。
»Ⅰ.产品定义及介绍:
制造商:CS卡车集团有限公司
产品特性
1. 成熟的动力系统: 潍柴发动机+中国重汽变速箱+豪沃底盘 – 性能稳定,服务网络覆盖全国,堪称黄金组合。
2. 强劲吸力: JUROP 高流量真空泵效率高,能够应对各种复杂的工作条件。
3. 卸货方便: 双模式卸料(升降卸料+尾门直接卸料)可处理不同粘度的废料。
4. 大容量水箱: 15立方米大容量吸水罐具有较大的装载能力和较高的运行效率。
5. 操作简便: 配备地面手动液压控制杆,操作简便易用。
» 二、HOWO 15CBM真空吸尘产品参数卡车:
| HOWO 15CBM 真空吸力 卡车 | |||
| 一般的 | 汽车品牌 | CS卡车 | |
| 车辆型号 | CS5250GXH | ||
| 底盘品牌 | HOWO | ||
| 整体尺寸 | 9760 x 2550 x 3540 毫米 | ||
| 总重/整备质量 | 25000 千克/公斤 11500 公斤 | ||
| 轴荷 | 7000/18000 公斤 | ||
| 出租车 | 驾驶室容量 | HOWO HW76 座舱,一排半座椅,带空调、USB接口和方向辅助功能 | |
| 引擎 | 燃料类型 | 柴油机, 6 直列式气缸, 四冲程、增压、中冷、水冷 | |
| 品牌 | 潍柴 | ||
| 模型 | WP10.340E22 | ||
| 力量 | 340 HP/ 250千瓦 | ||
| 额定速度 | 2200转/分 | ||
| 最大扭矩 | 1250牛·米 | ||
| 最大扭矩转速 | 1400-1600转/分 | ||
| 位移 | 9.726升 | ||
| 排放标准 | 欧元 3 | ||
| 机壳 | 驱动类型 | 6x4, 左边 手动驾驶 | |
| 传播 | HW19710 变速箱,10 个前进挡和 2 个倒挡 | ||
| 轴距 | 4600+1350毫米 | ||
| 轴数 | 3 | ||
| 轮胎规格 | 12.00R20 | ||
| 轮胎编号 | 10 轮胎和1个备胎 | ||
| 最高速度 | 89公里/小时 | ||
| 燃油箱 | 400升铝合金油箱 | ||
| 画 | 金属漆 | ||
| 上层建筑 | 坦克 | 水箱容量 | 15000 升 |
| 储罐材料 | 5毫米碳钢,经防腐处理 | ||
| 储罐提升角度 | ≥45° | ||
| 真空泵 | 真空 泵 | Jurop PN106D | |
| 流动 | 660米³/h,11000 升/分钟,388立方英尺/分钟 | ||
| 转速 | 1300转/分 | ||
| 最大真空度下的最大速度 | 2900转/分 | ||
| 真空 | 27.5 汞,92% | ||
| 连续真空 | 18 汞,60% | ||
| 最大压力 | 1.5巴,21.8 磅/平方英寸 | ||
| 最大空载功率。 | 18.4马力/13.6千瓦 | ||
| 重量 | 143公斤 | ||
| 吸头 | 长度7米,DN 100毫米 | ||
| 吸力时间 | 250秒 | ||
| 喷嘴 | 一组喷嘴包括 | ||
| 真空泵 | 高效,真空度93%,快速吸排,吸程6米。 | ||
| 后门可液压打开,以便完全排出固体物料。 | |||
| 所有标准配件:井盖、工具包、英文手册…… | |||
| 选修的 | **储罐材质可以是不锈钢。 | ||
» Ⅲ。产品 详细介绍

机箱配置
• 机壳: HOWO HW76系列驾驶室底盘,轴距4600+1350mm,6x4驱动,承载能力强
• 引擎: 配备潍柴WP10.340E22发动机。排量:10升,最大功率:340马力。该发动机以其高扭矩、低油耗和高可靠性而闻名,为抽水作业和运输提供充足的动力。
• 传播: 采用中国重汽HW19710系列10速手动变速箱。较大的1挡齿比提供了强大的爬坡能力、清晰的挡位过渡和出色的换挡平顺性。

核心主体配置:
1. 污水吸水池:
• 容量: 15立方米碳钢罐,采用优质Q235B钢材制造,厚度为5毫米。罐体内壁经过防腐处理,以延长其使用寿命。
• 结构特征:

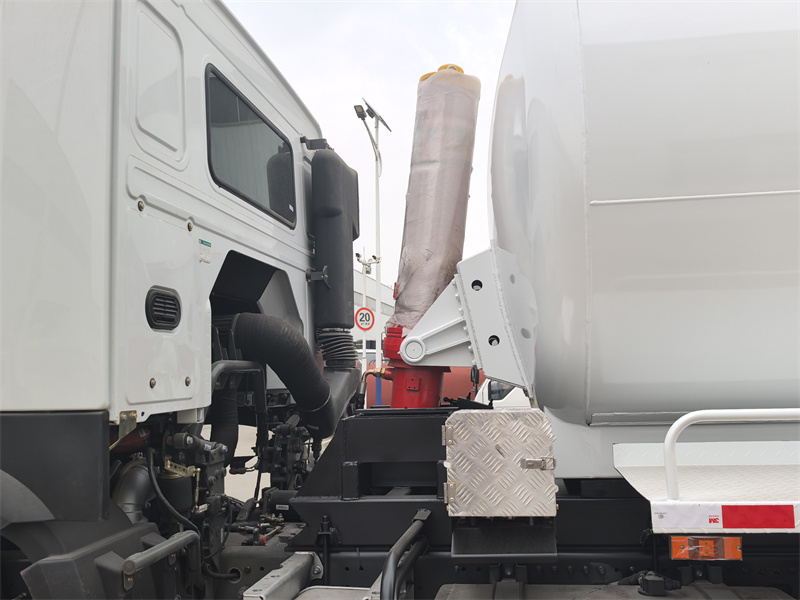

液压升降系统: 该设备配备液压升降机构,由驾驶员侧的手动液压杆控制,可将油箱倾斜并抬升 45 度。° 角度设计,便于快速清空废物。

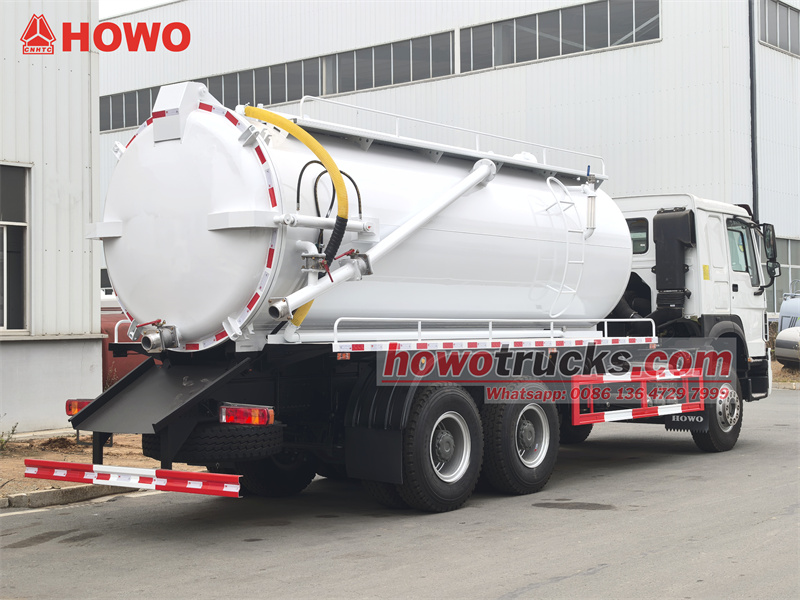

尾门: 后挡板采用液压开启/关闭机构,并配有安全锁,可防止操作过程中意外开启。此外,它还具有良好的密封性,可消除泄漏风险。

2. 真空泵系统:

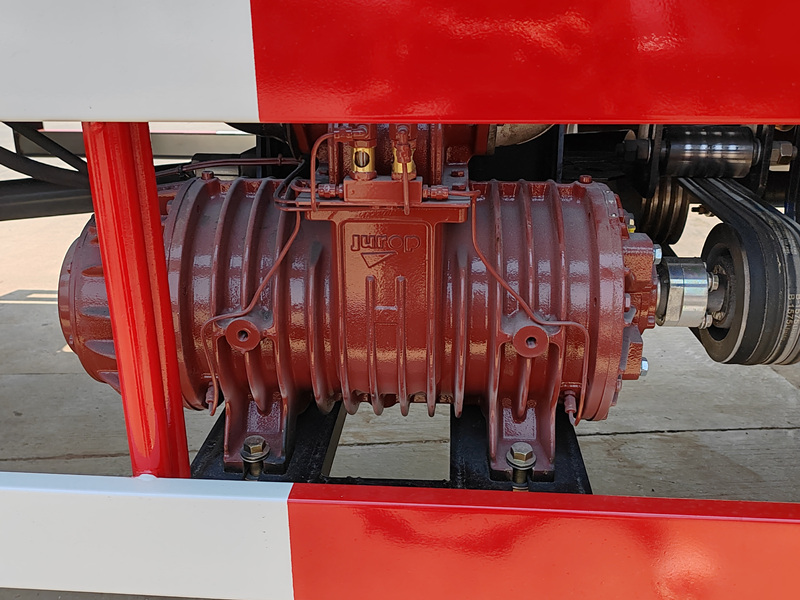

• 真空泵: 配备著名的 Jurop PN106D 旋片式真空泵。
• 泵送速率: 11,000 升/分钟。该泵具有抽速快、真空度高(27.5 Hg,92%)、吸程远、吸力强等优点,能够快速抽取高粘度污泥和污水。
3. 操作与控制:

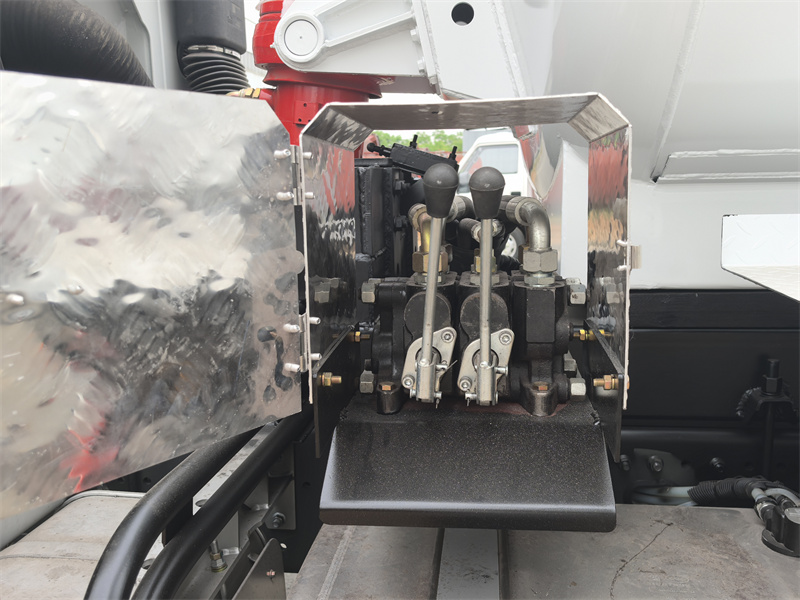

• 手术: 驾驶室侧面设有手动液压操纵杆,用于集中控制。操作员可轻松地从地面升降油箱和打开/关闭后挡板,确保操作安全、便捷且省时。

4. 标准配件:
• 污水软管: 用于监测储罐内的液位,防止过量灌装和真空泵被吸入。

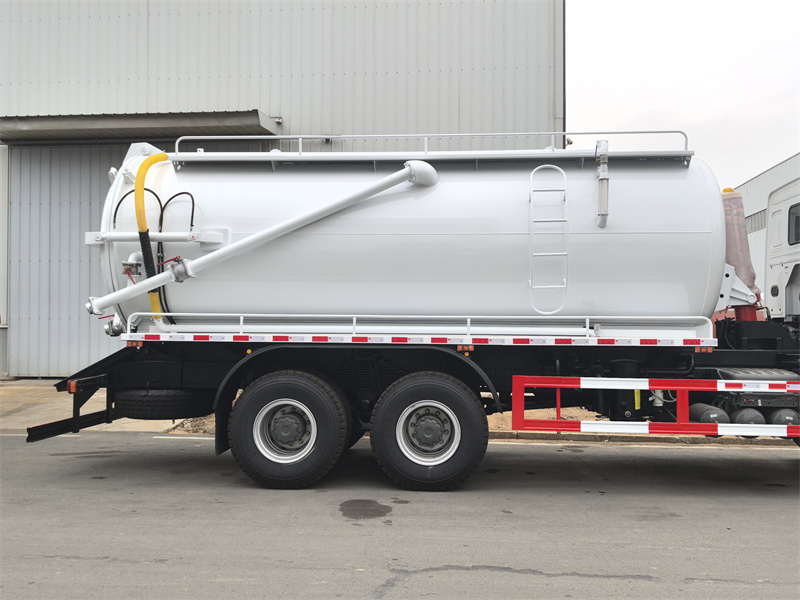

• 梯子: 便于操作人员登上罐顶进行检查或观察。罐顶采用防滑材质,并配有侧面护栏。
• 后挡板排水阀: 可用作辅助排水口,无需抬起储罐即可排放较稀的液体。
• 防溢流阀: 水箱顶部安装有阀门,以防止水箱装满时污水倒流。

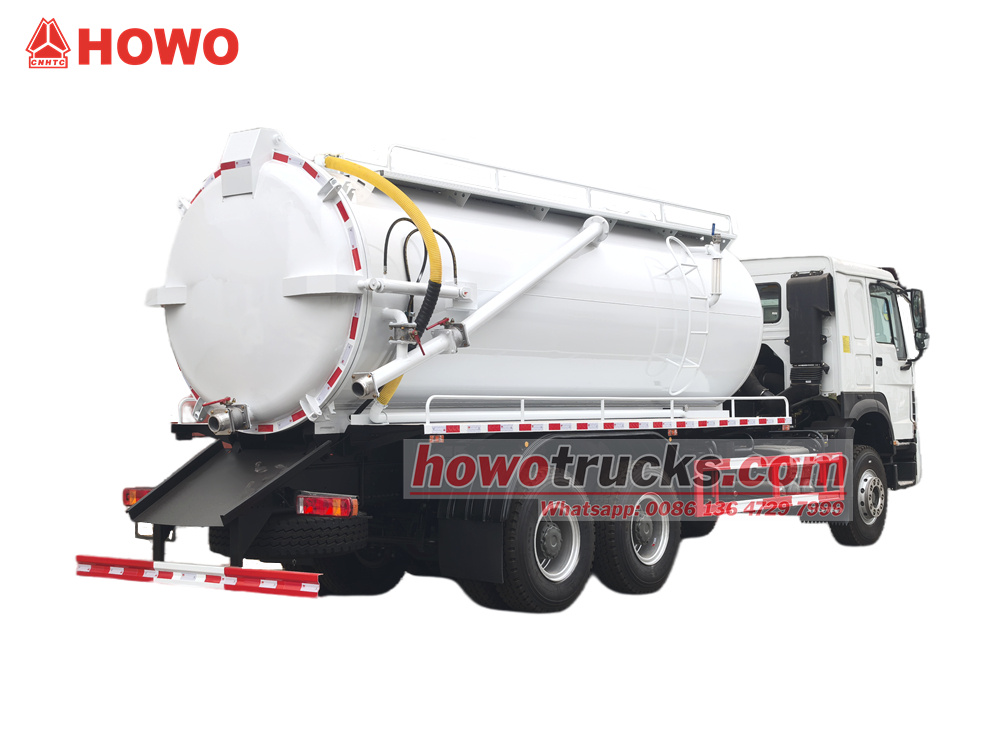

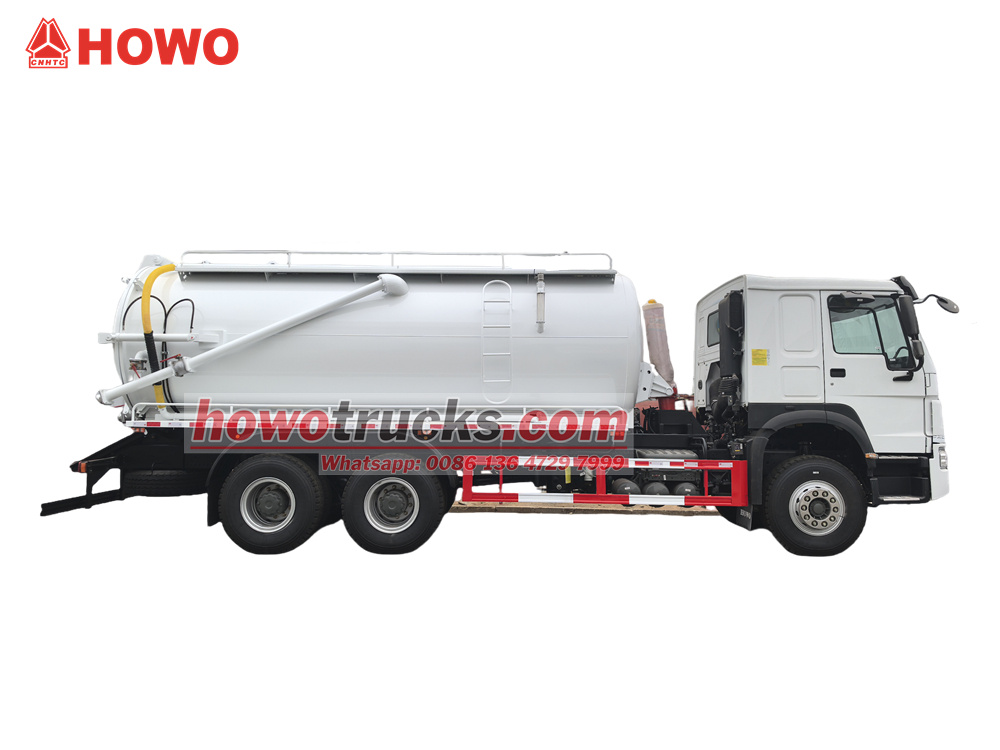

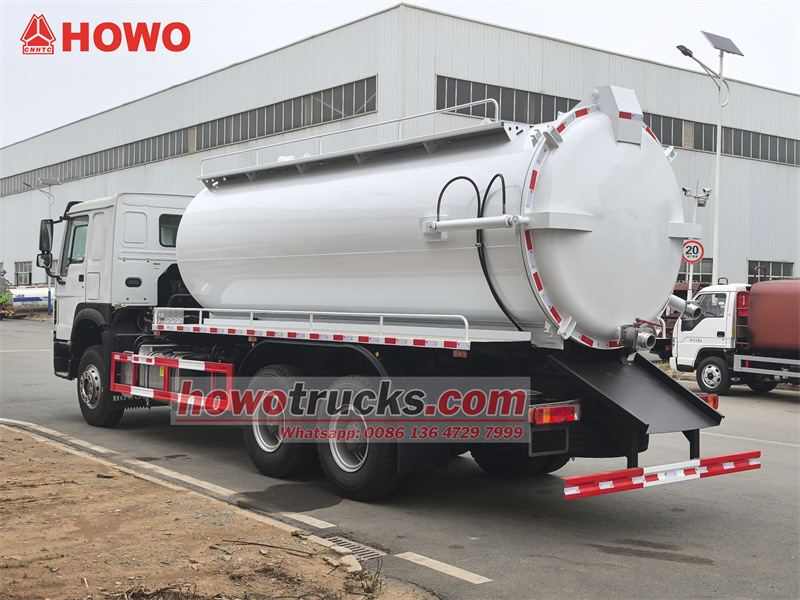

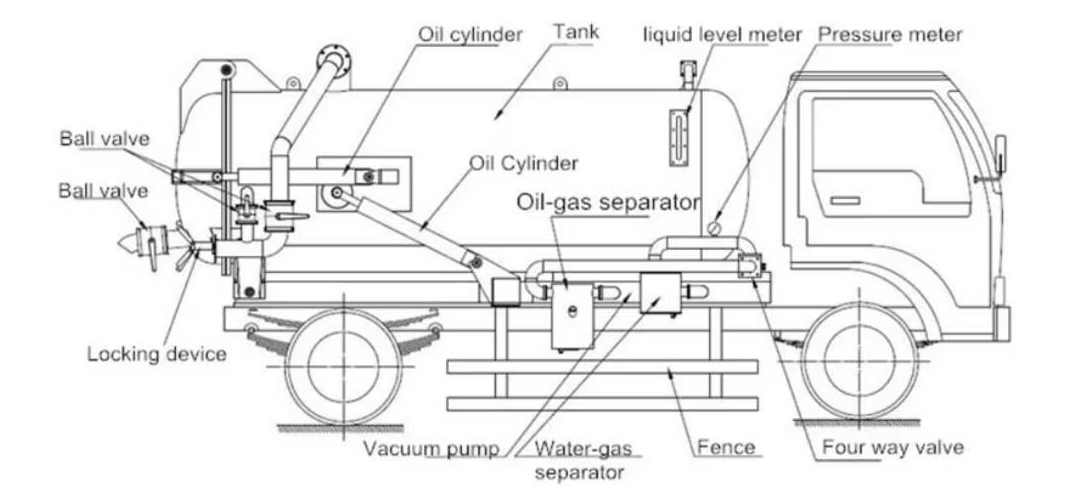

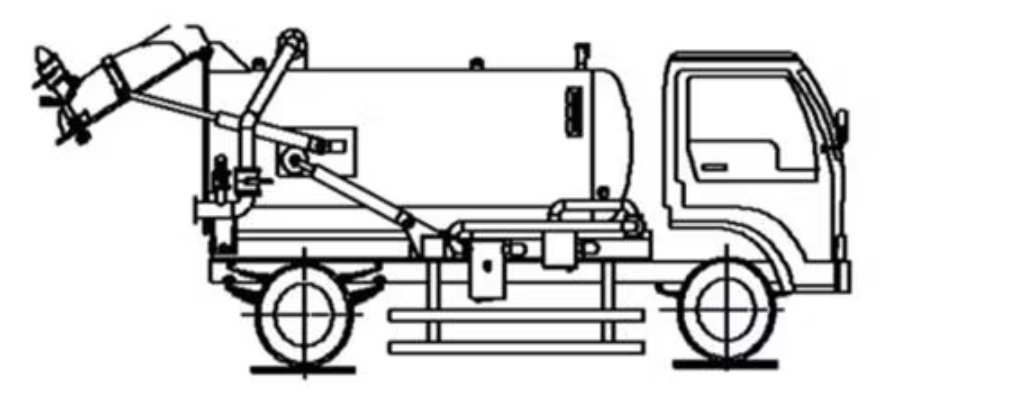

污水吸污车示意图:

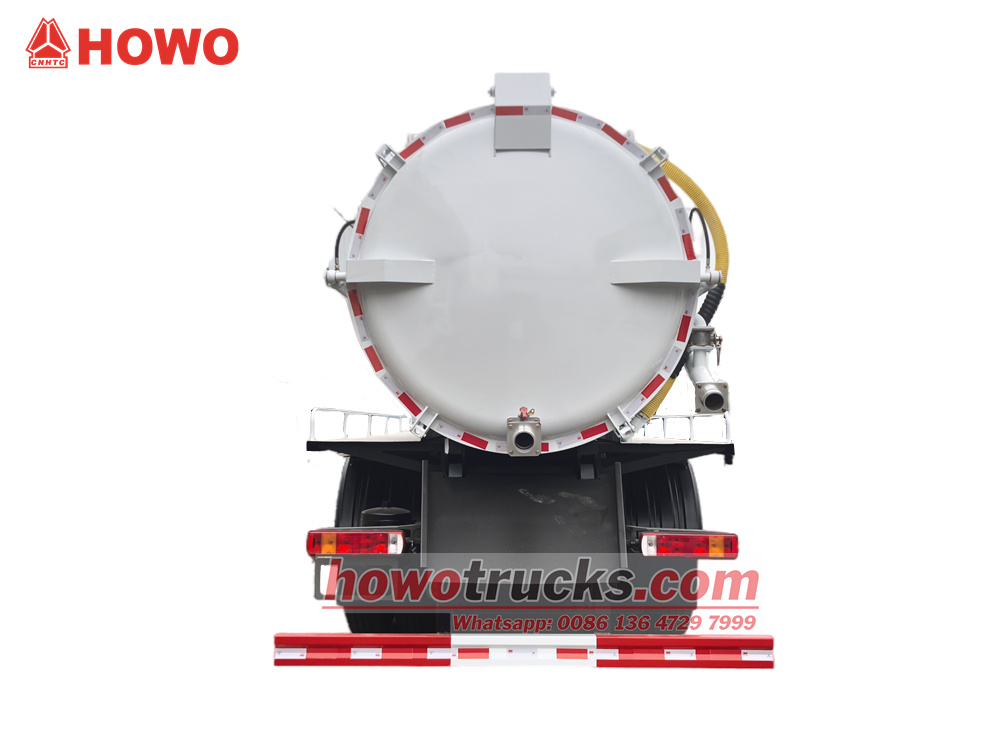

打开后车门:

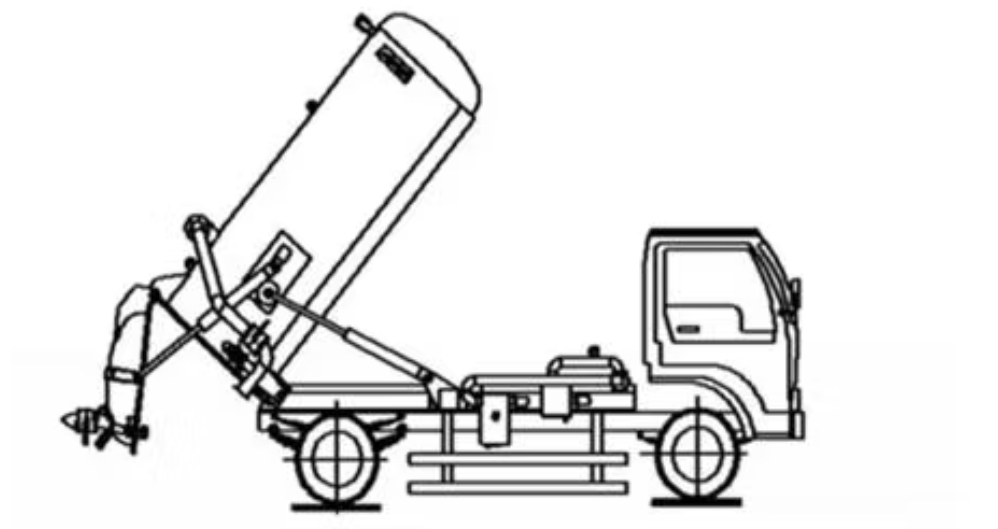

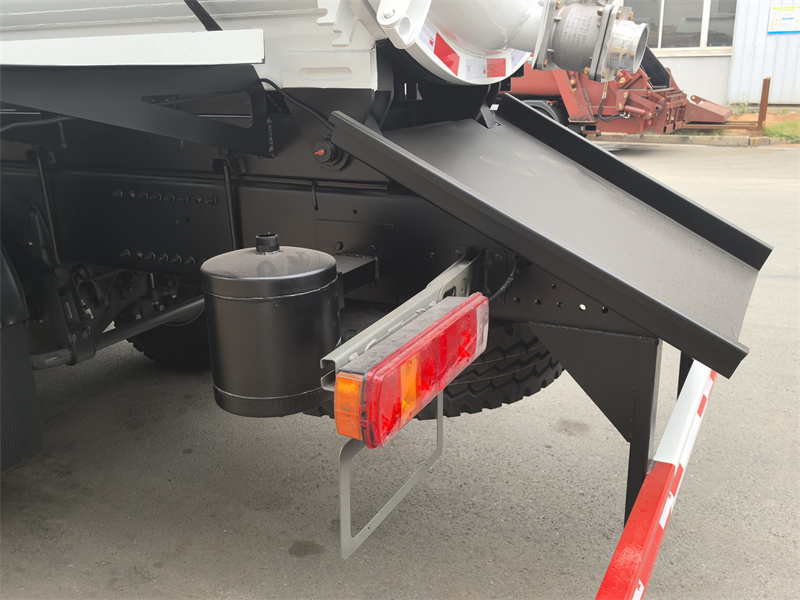

U排放污水:


»Ⅳ. 工作原理
污水吸污车的核心工作原理是利用真空泵强大的吸力。发动机驱动真空泵不断抽出密封罐内的空气,在罐内形成极高的真空(负压状态)。在大气压力的作用下,外部的污水和杂物通过吸污管被强行压入罐内,从而实现吸污过程。作业过程中,可通过液位观察窗监测液位。排放污水时,可打开罐尾门直接倾倒,也可通过正压通过排放阀排出。整个过程由车辆的液压系统控制,该系统负责罐体的升降和阀门的开启/关闭。
