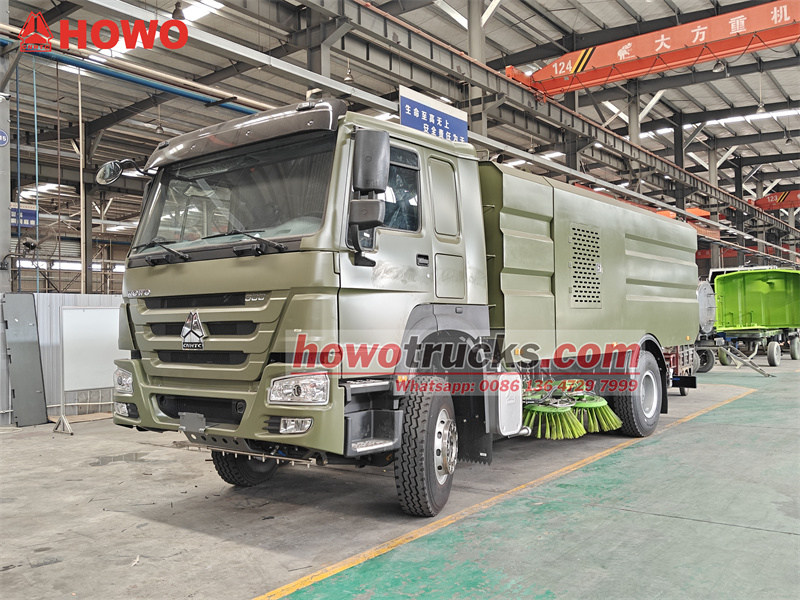

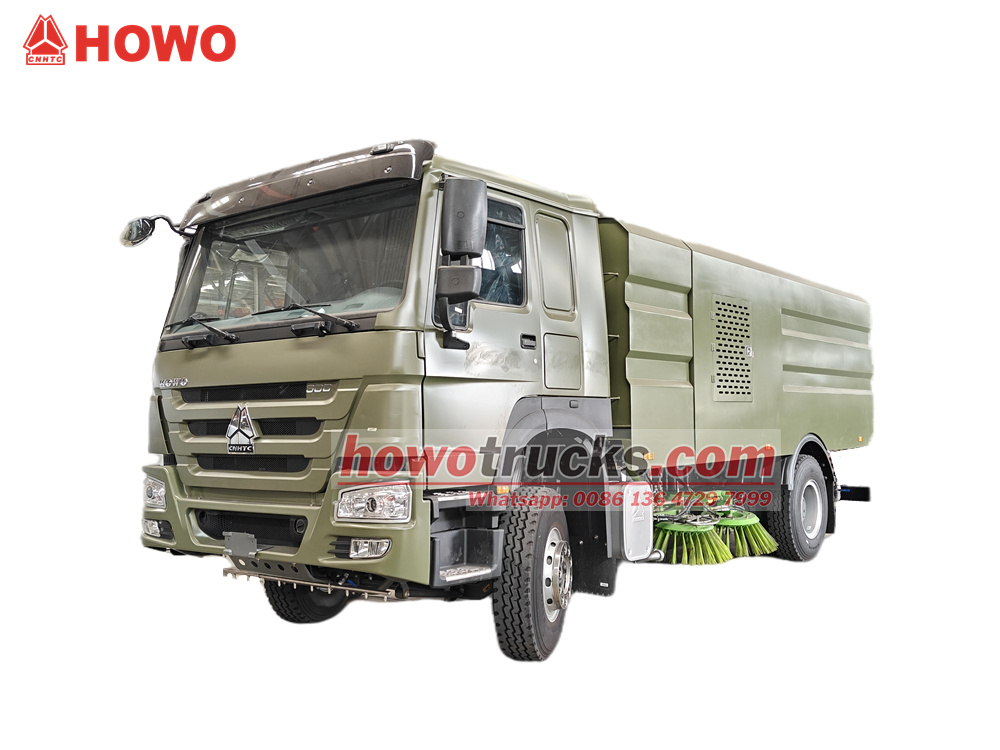

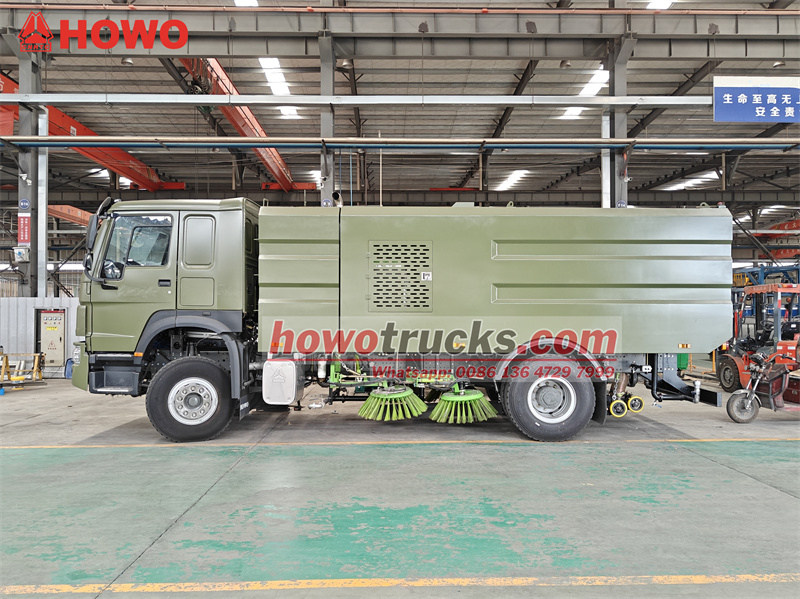

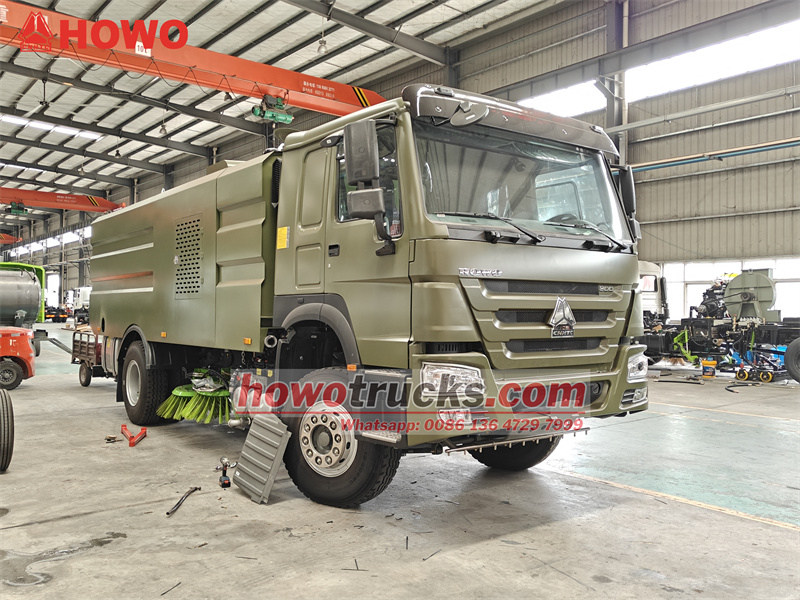

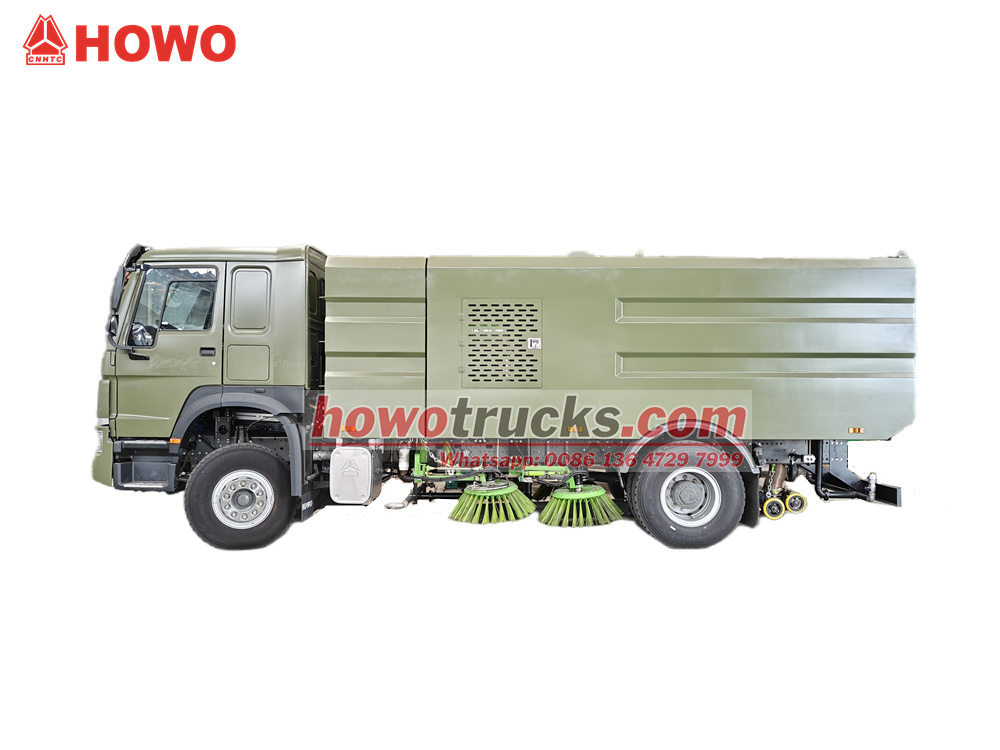

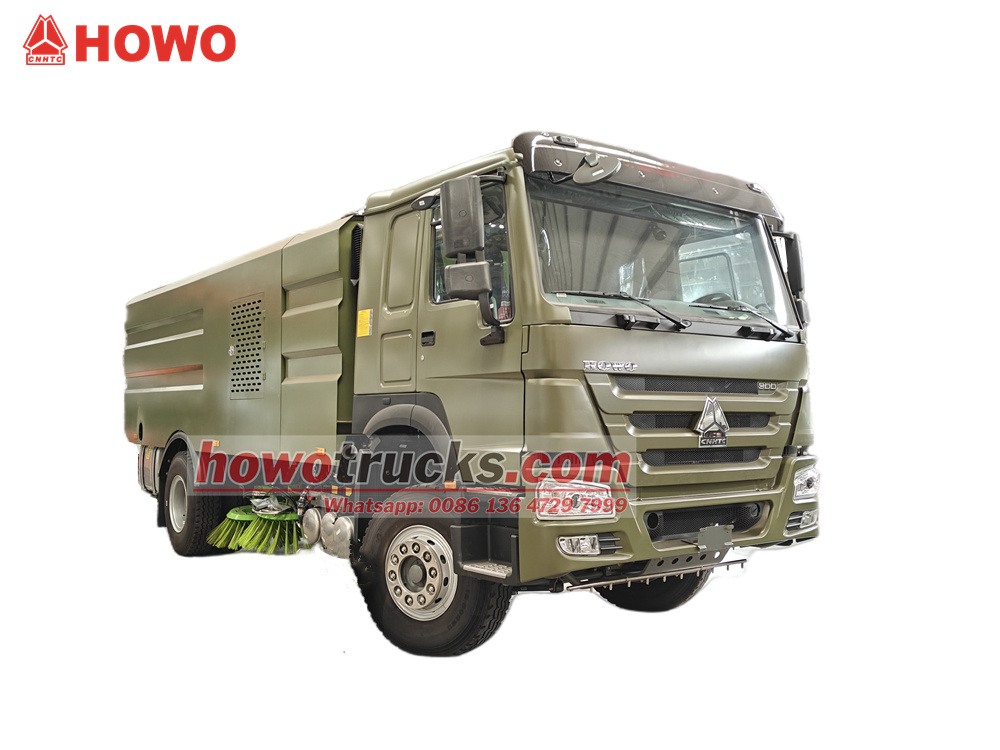

HOWO 12立方米道路清扫车是在HOWO HW76驾驶室底盘的基础上改装而成,轴距4600毫米,配备潍柴WP10.300E22发动机、中国重汽HW19710变速箱、4000升碳钢水箱、8000升不锈钢内外碳钢垃圾箱以及东风康明斯B14033辅助发动机。该车配备四个扫地刷和一个吸盘、一台维业鼓风机、一台德国PINFL PF36高压柱塞泵(1150转/分钟)以及一台杭州威龙60/90低压水泵(60立方米/分钟)。³(/h)。驾驶室前方设有多个冲洗喷嘴,扫刷前方设有一个喷水喷嘴。高压水冲洗宽度为2.5米,扫刷清扫宽度为3.5米,最大清扫能力为60,000平方米。³清扫速度为3-20公里/小时。车辆由驾驶室内的电子控制箱和吸盘上的操作控制箱控制。
工作能力 :
12cbm舱型 :
Howo HW76 cabin驱动系统 :
4x2,LHD轴距(毫米) :
4600发动机专用 :
300 HP / WEICHAI WP10.300E22变速箱 :
HW19710 transmission, 10 forward and 2 reverse前轴(公斤) :
6500后轴(公斤) :
11500这Howo 12立方米车载式街道清扫车这是一款高效的环卫车辆,专为清洁和维护城市道路、广场、工业园区及其他场所而设计。它配备一个4000升碳钢水箱和一个8000升不锈钢内衬垃圾桶。清扫系统包含四组圆盘刷和宽吸盘,清扫宽度可达3.5米,高压冲洗宽度可达2.5米,最大清扫能力为60000平方米。³/h。该车辆采用德国高压泵、杭州低压水泵和维业鼓风机,结合多级喷洒抑尘,从而在作业过程中产生较少的粉尘。
智能电子控制系统在驾驶室内部和吸盘附近集成了双操作箱,可实现刷子升降、水箱倾倒、风机启停等功能的一键控制,确保操作便捷高效。该车采用模块化一体化设计,将动力系统、清扫系统、水系统和智能控制系统整合在一起,实现了高效、节能、环保的作业。

我厂是卡车领域的专业制造商,
保证所有产品均为全新正品,品质优良。
»Ⅰ.产品定义及介绍:
制造商:CS卡车集团有限公司
产品特性
1. 高效节能: 双引擎设计采用独立动力系统,主引擎和辅助引擎之间分工明确,能耗降低 20% 以上。
2. 环境合规性: 采用多级喷淋的全封闭式清洁系统,可降低运行过程中的粉尘浓度。 ≤1毫克/立方米³.
3. 可靠耐用: 核心部件(如高低压水泵、风扇、辅助发动机和液压系统)均来自知名品牌,确保性能稳定。
4. 智能便捷: 该电子控制系统采用高度集成的设计,操作逻辑清晰,可降低驾驶员培训成本。
» 二、HOWO 12CBM道路清扫车产品参数卡车:
| HOWO 12立方米道路清扫车 | ||
| 清扫车主要规格 | ||
| 汽车品牌 | CS卡车 | |
| 底盘品牌 | 五十铃 | |

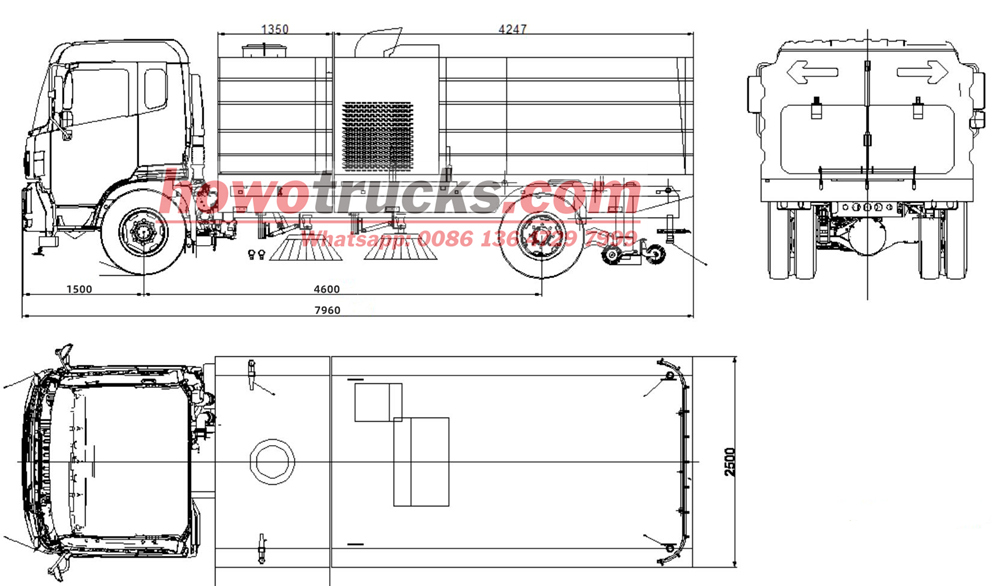

| 整体尺寸(长 x 宽 x 高) | 7960x2500x3100 毫米 | |
| 驱动类型 | 4x2 左舵,6轮 | |
| 轴距 | 4600mm | |
| 舱 | HOWO HW76 驾驶室,带空调, 2 座位 以及一个卧铺, | |
| 重量 | 总重 | 18000kg |
| 整备质量 | 11850公斤 | |
|
引擎 | 模型 | 潍柴 WP10.300E22 |
| 马力 | 300 惠普/220千瓦 | |
| 发动机类型 | 柴油机 | |
| 排放标准 | 欧元 2 | |
| 传播 | 手动的 | HW19710变速箱, 10个前进档位+2个倒档位 |
| Tire | 12.00R20 | 6+1个备用tire |
| 上部结构参数 | ||
| 水箱容积 | 4000升 | |
| 垃圾桶的容积 | 8000升 | |
| 材料 | 水箱: 碳钢 | |
| 垃圾池内层为不锈钢,外层为碳钢 | ||
| 液压阀 | 台湾名牌 | |
| 液压马达 | 国内名牌 | |
| 转变 | 施耐德控制开关 | |
|
辅助发动机 | 品牌 | 东风康明斯 B140 33 |
| 类型 | 直列四缸发动机,机械增压,中冷,柴油机 | |
| 马力 | 140HP | |
| 额定功率/最大净功率 | 103/101千瓦 | |
| 允许的海拔高度限制 | 3000米 | |
| 额定速度 | 2500转/分 | |
| 空闲速度 | 750转/分钟 | |
| 最大扭矩 | 502牛·米 | |
| 位移 | 3.9升 | |
| 额定功率下的燃油消耗率 | 88毫米³/strcke | |
| 排放标准 | 欧元 3 | |
|
高压清洗技术 | 洗涤宽度(毫米) | 2500毫米 |
| 洗涤速度 | 3-20公里/小时 | |
| 洗涤水压 | 10兆帕 | |
| 水泵流量 | 154升/分钟 | |
|
扫荡技术 | 最大扫描宽度(毫米) | 3.5米 |
| 最大清扫能力 | 60000米3/h | |
| 扫频速度 | 3-20公里/小时 | |
| 清洁效率 | ≥98% | |
| 最大颗粒吸入量 | 110毫米 | |
| 圆盘刷延长尺寸 | ≥400毫米 | |
| 垃圾箱门最大排放角度 | ≥50° | |
|
扫地系统 |
类型 | 全部的 4 件 该设备由安装在介质中的刷子和1个吸盘组成,由液压马达驱动,速度可调,可独立控制,并具有自动避障功能。 |
| 扫刷直径 | Φ850毫米 | |
| 磁盘扫描速度 | 高速110转/分钟,中速80转/分钟,低速50转/分钟 | |
| 扫盘倾角调整 | 前倾 4°~6° 外向 4°~7° | |
|

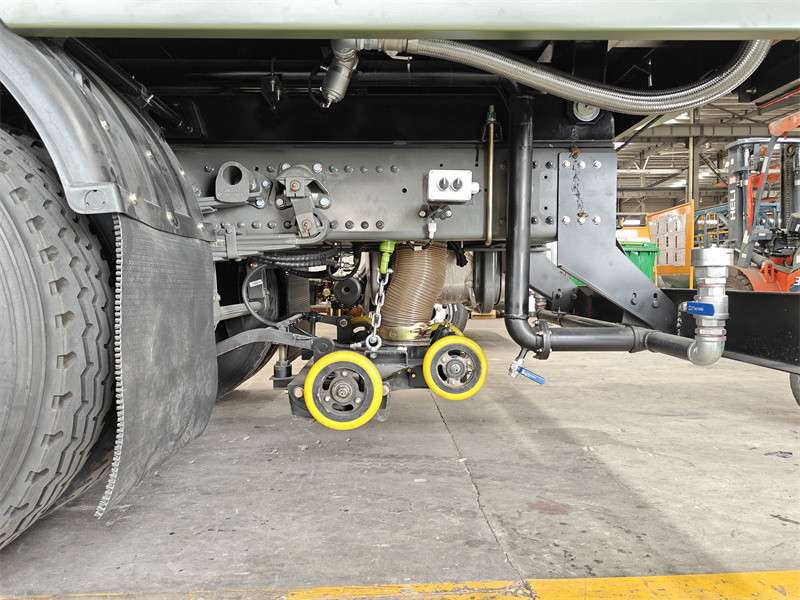

吸盘 | 类型 | 双吸气孔,液压控制,弹簧悬挂 |
| 吸孔直径 | 180毫米 | |
| 吸盘宽度 | 2400毫米 | |
|
液压系统 | 类型 | 开放式,电气控制 |
| 主要部件 | 齿轮泵、液压马达、液压缸、电磁阀 | |
| 压力 | 16兆帕 | |
| 液压油容量 | 60升 | |
| 油温 | 60°C | |
| 喷水系统 | 成分 | 泵,喷嘴(前冲式冲水和后喷淋式喷淋)净水器等。 |
|
高压水系统 | 类型 | 高压柱塞泵 |
| 模型 | 德国 PINFL PF36 | |
| 系统压力 | 10兆帕 | |
| 转速 | 1150转/分钟 | |
| 水阀类型 | 液压高压球阀 | |
| 水阀压力 | 7兆帕 | |
| 喷嘴类型 | 高压清洗型 | |
| 水过滤器 | 滤网 | |
| 绞盘 | 20米 | |
|
低压水系统 | 模型 | 杭州威龙60/90 |
| 流速 | 60米3/h | |
| 送水距离 | 90米 | |
| 洗涤宽度 | 24米 | |
| 侧喷杆 | 类型 | V型喷杆,带自动避让功能 |
|
电气系统 | 类型 | DC24V,PLC控制 |
| 伏特 | 24伏 | |
| 电池 | 2x12V | |
| 工具 | ||
| 消防水带 | 2个 | |
| 消防扳手 | 1 件 | |
| 水过滤器扳手 | 1 件 | |
| 高压喷枪 | 1 件 | |
| 手动液压泵摇臂 | 1 件 | |
| 备件 | ||
| 扫帚 | 88件 | |
| 风扇密封 | 1 件 | |
| 后门密封条 | 1 件 | |
| 吸管密封 | 2个 | |
| 进口零件清单 | ||
| 高压水泵 | 德国 PINFL PF36 | |
| 自动卸压阀 | 德国 PINFL VB200/150 | |
| 泄压阀 | 德国 PINFL VS200-180 | |
| 电控箱控制器 | 德国 STW | |
| 旋转开关 | 日本 | |
| 污水箱传感器 | 美国 | |
| 液压阀 | 台湾 SWH-G02-C4-D2H | |

» Ⅲ。产品 详细介绍

机箱配置

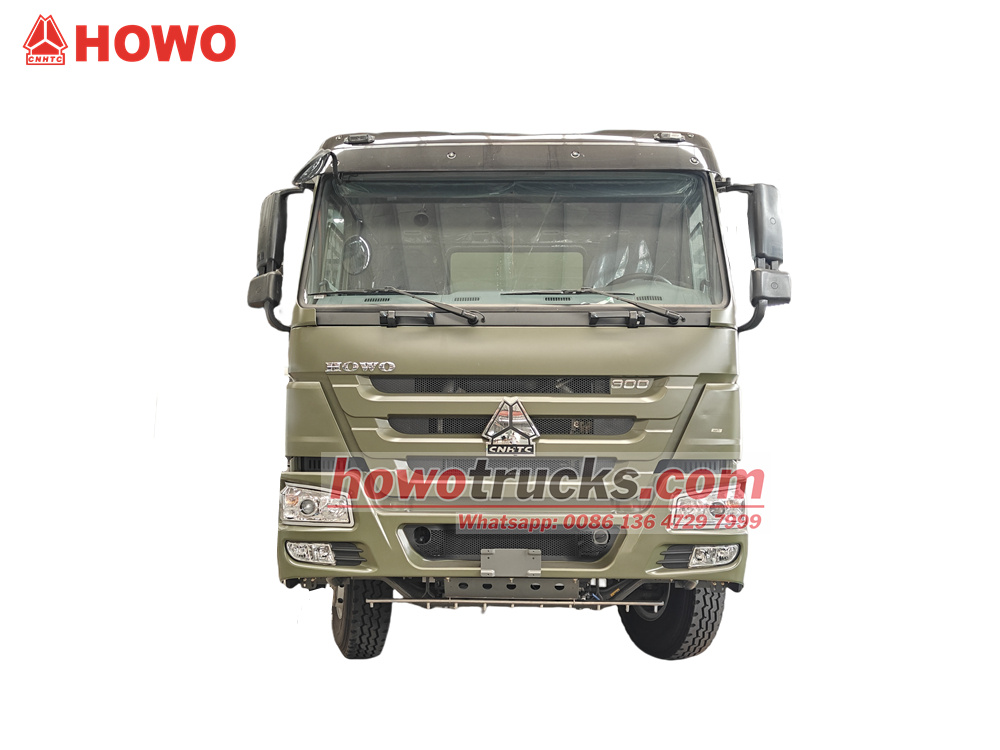

• 底盘型号: 中国重汽HOWO HW76驾驶室底盘,轴距4600mm。
• 主机: 潍柴 WP10.300E22 柴油发动机,9.5L 排量,最大功率 300HP/220kW,动力强劲,燃油经济性优异。
• 传播: 中国重汽HW19710手动变速箱(10速),换挡平顺,扭矩容量大,与主机完美匹配。

上层建筑

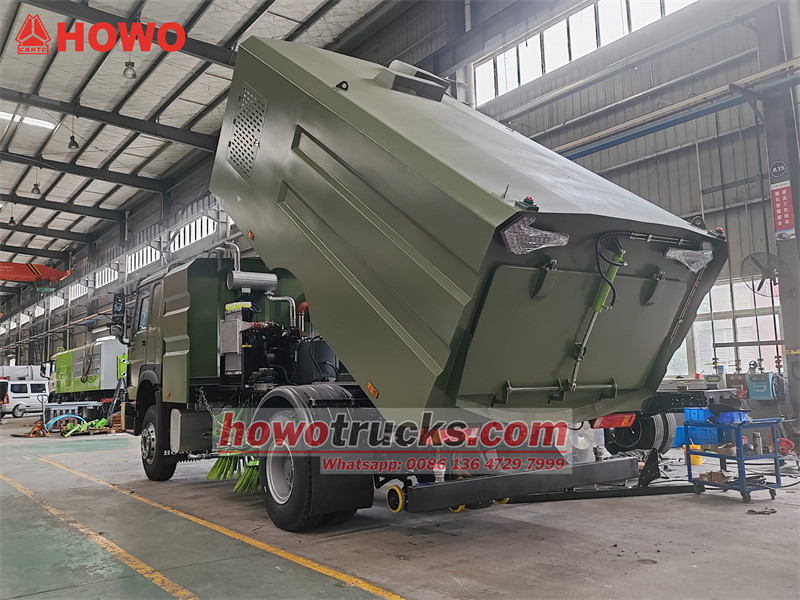

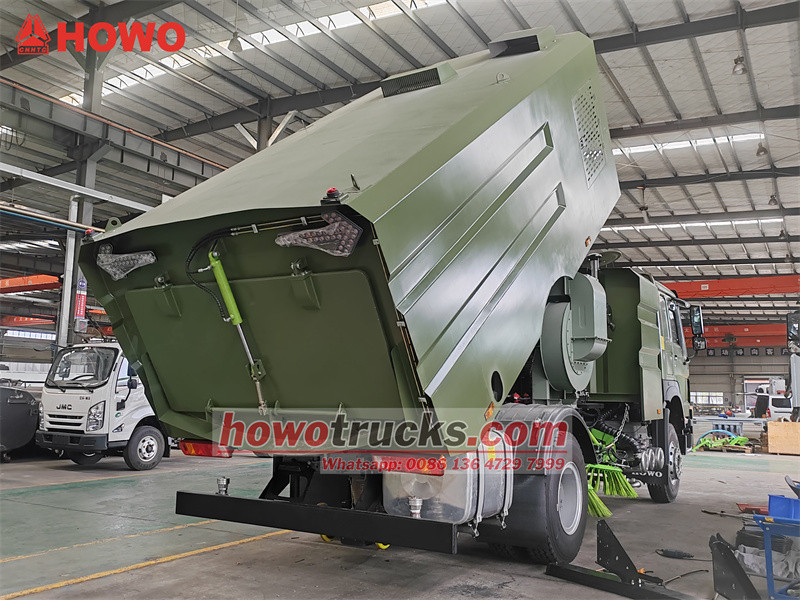

• 垃圾桶: 容量8000升。采用不锈钢内胆和碳钢外胆的复合结构,兼具不锈钢的耐腐蚀性和碳钢的结构强度,确保使用寿命长且易于维护。
• 水箱: 容量4000升。采用碳钢制造,可为高压冲洗和抑尘系统提供充足的水源。

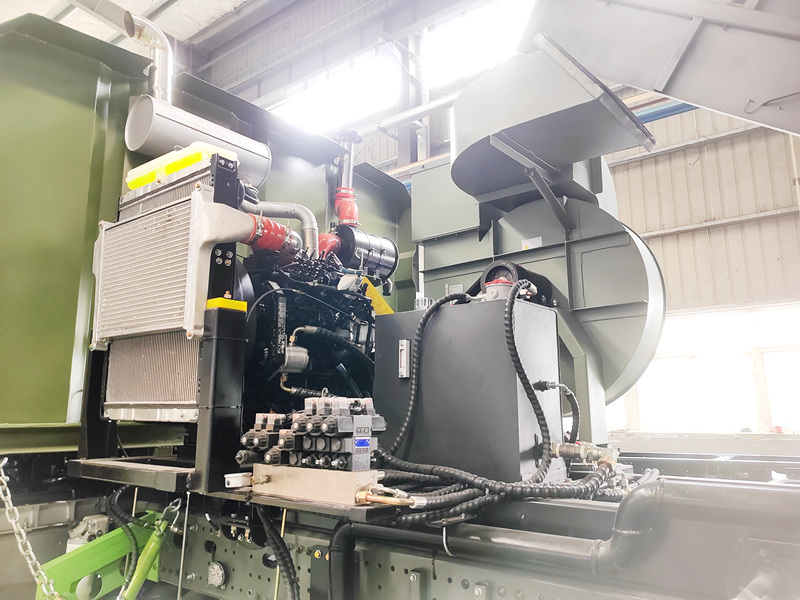

• 辅助发动机: 该发动机配备东风康明斯B140 33柴油发动机,旨在为道路清扫车的上部系统(鼓风机、水泵等)提供动力,性能稳定,能耗低。

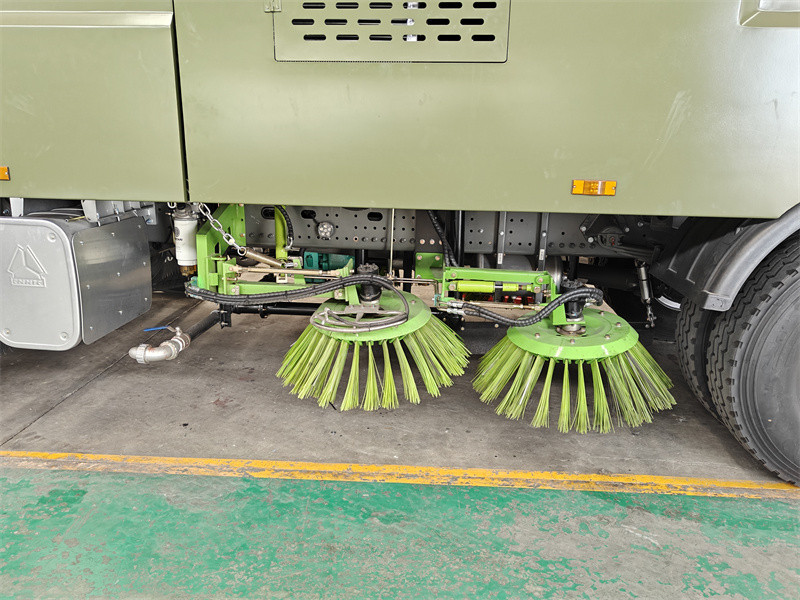

• 清扫系统:

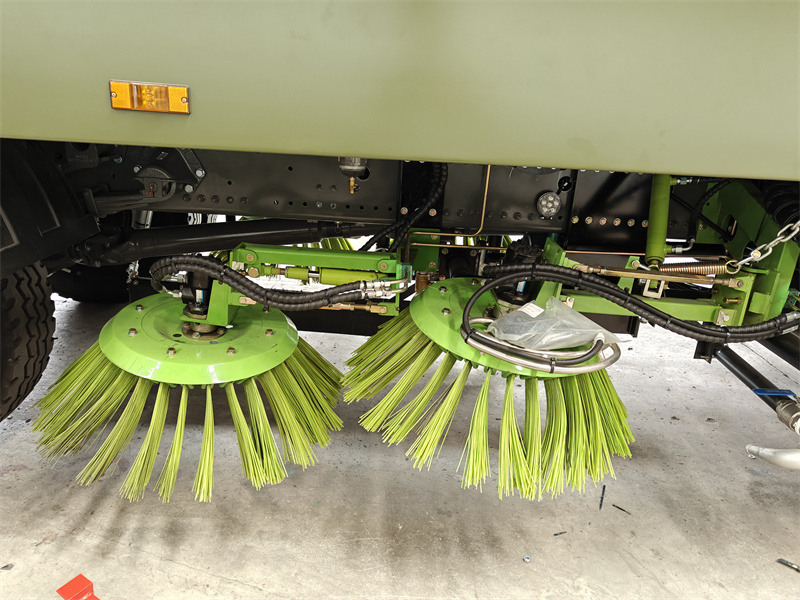

◊ 画笔: 配备 4 个刷子(每侧 2 个),能够以多种组合清扫模式运行。
◊ 扫幅宽度: 最大清扫宽度可达 3.5 米,确保较高的作业效率。
◊ 最大清扫能力: 高达 60,000 立方米/小时。
◊ 运行速度: 3-20公里/小时,根据道路污染程度进行调整。
• 吸力系统:
它具有宽大的吸入口,可与风扇协同工作,强力收集并输送刷子收集的碎屑到垃圾箱中。

• 高压清洗系统:
◊ 高压泵: 德国 PINFL PF36 高压柱塞泵(运行速度 1150 转/分钟,压力 16 兆帕,流量 150 升/分钟),提供极高压水以去除顽固污渍。
◊ 洗涤宽度: 高压清洗宽度为2.5米。
◊ 喷嘴布局: 驾驶室前部安装了多个清洗喷嘴,以便有效冲洗地面。
• 低压抑尘系统:
◊ 低压泵: 杭州威龙60/90型低压水泵,流量为60立方米/小时。在刷子前方设置了额外的扇形喷嘴,用于喷洒抑制粉尘,防止运行过程中产生二次粉尘污染。

• 风扇系统:
◊ 采用威业风扇,提供高气压和大风量,为吸尘口产生强劲吸力,确保彻底回收垃圾。配备自清洁功能,可自动清除风扇内部积聚的灰尘和碎屑,保持高效运行。
◊ 刷子前面还安装了喷嘴,使清洗和清扫能够完美协调。
»Ⅳ。运行与控制
该车辆配备两套操作控制系统,以实现灵活高效的操作:

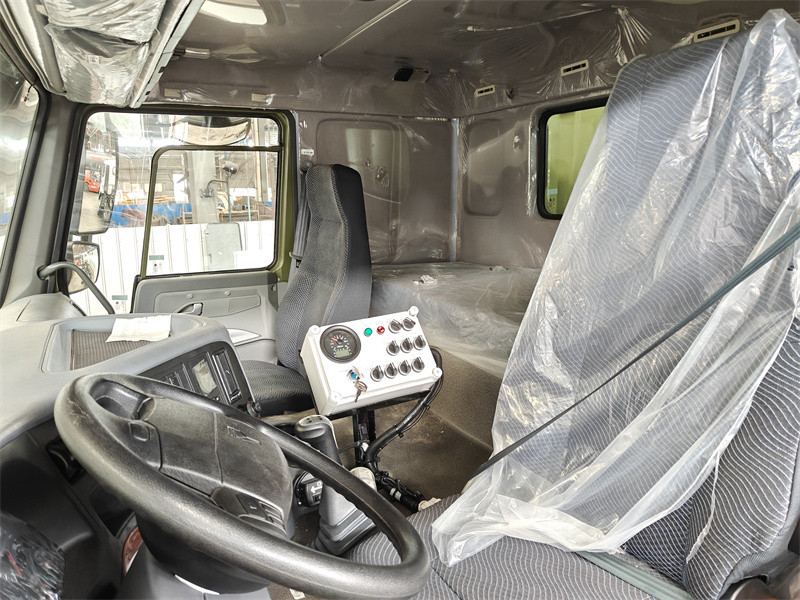

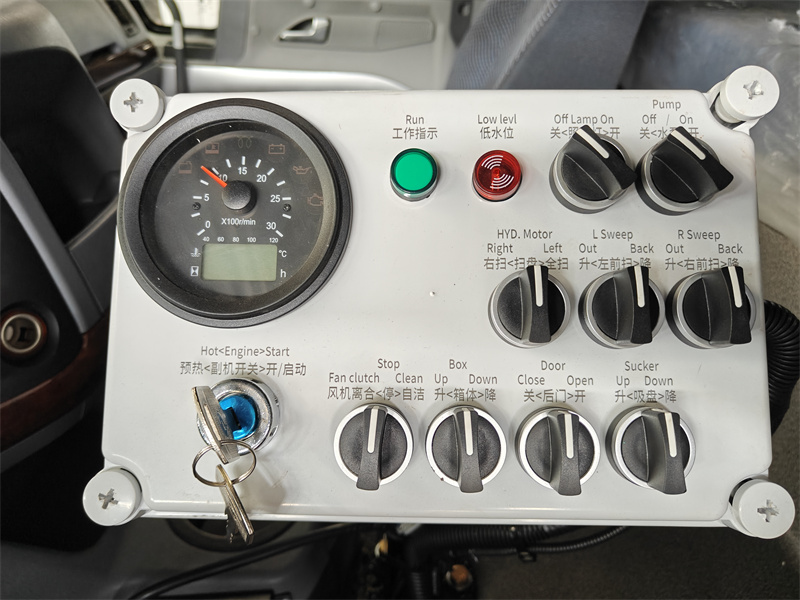

1.驾驶室内的控制面板: 集成了所有主要功能的控制和显示,使操作员无需离开驾驶室即可执行大多数任务。包括:
★ 显示单元: 辅助发动机转速表、运行状态指示器、低水位警告灯。
★功能开关: 照明开关,水泵开关。
★ 控制旋钮:

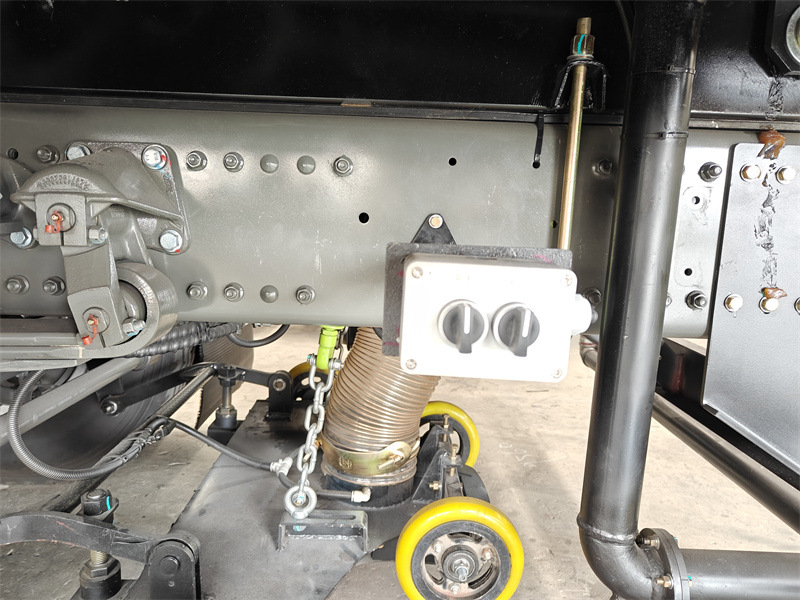

2. 吸口附近的辅助控制盒:
该辅助控制箱设计便于操作,包含以下部件:
后门开启/关闭旋钮
