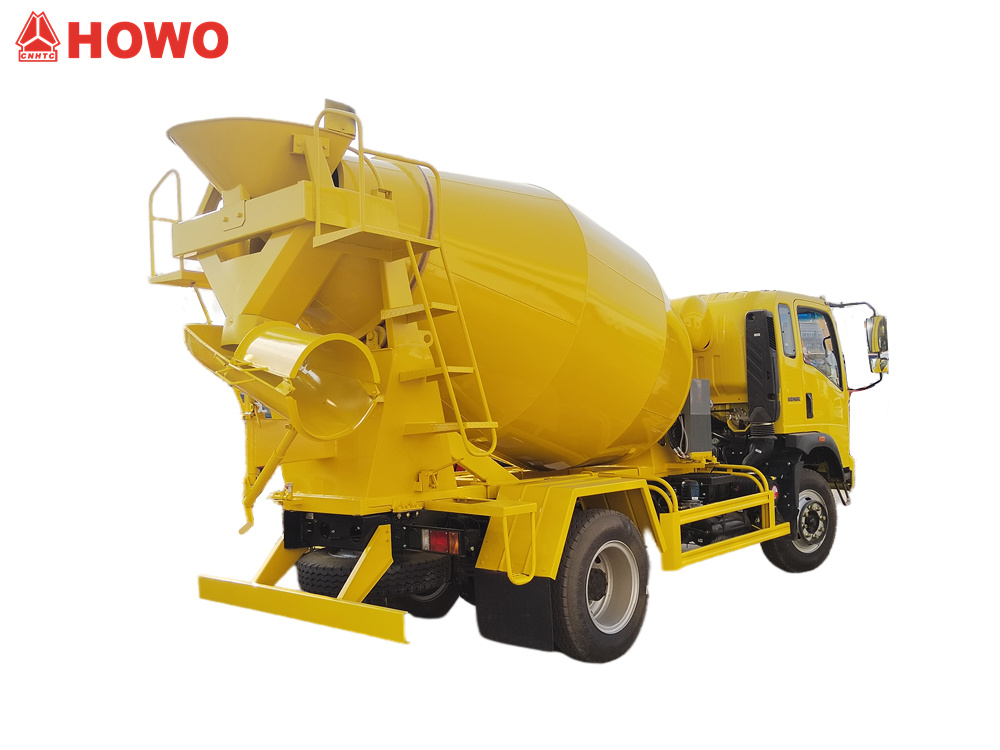

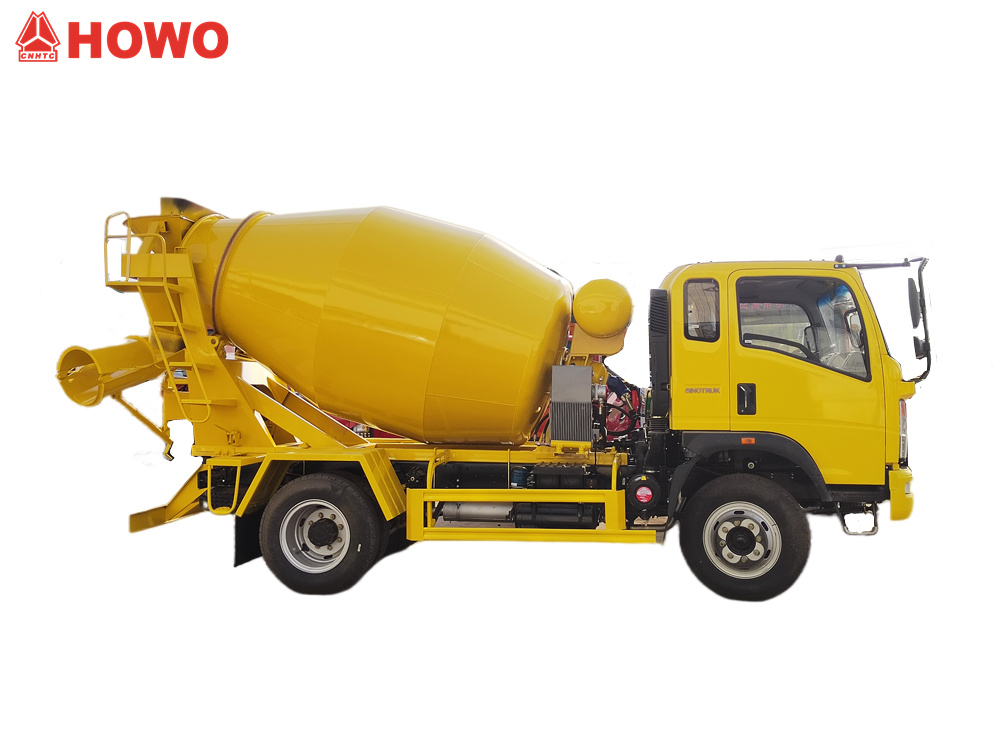

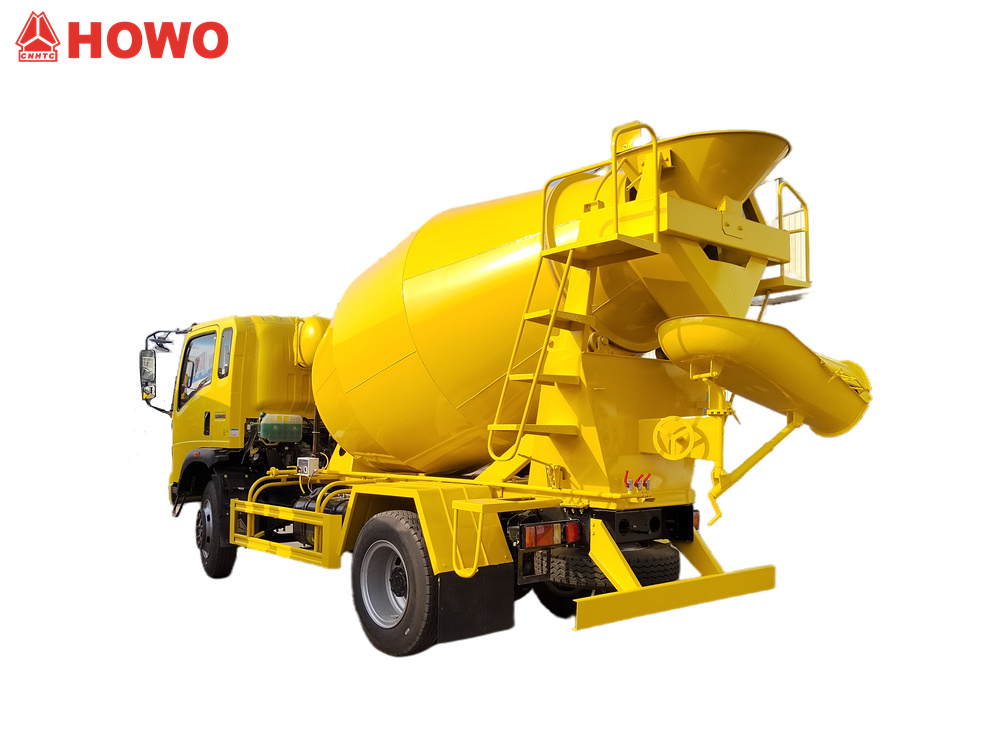

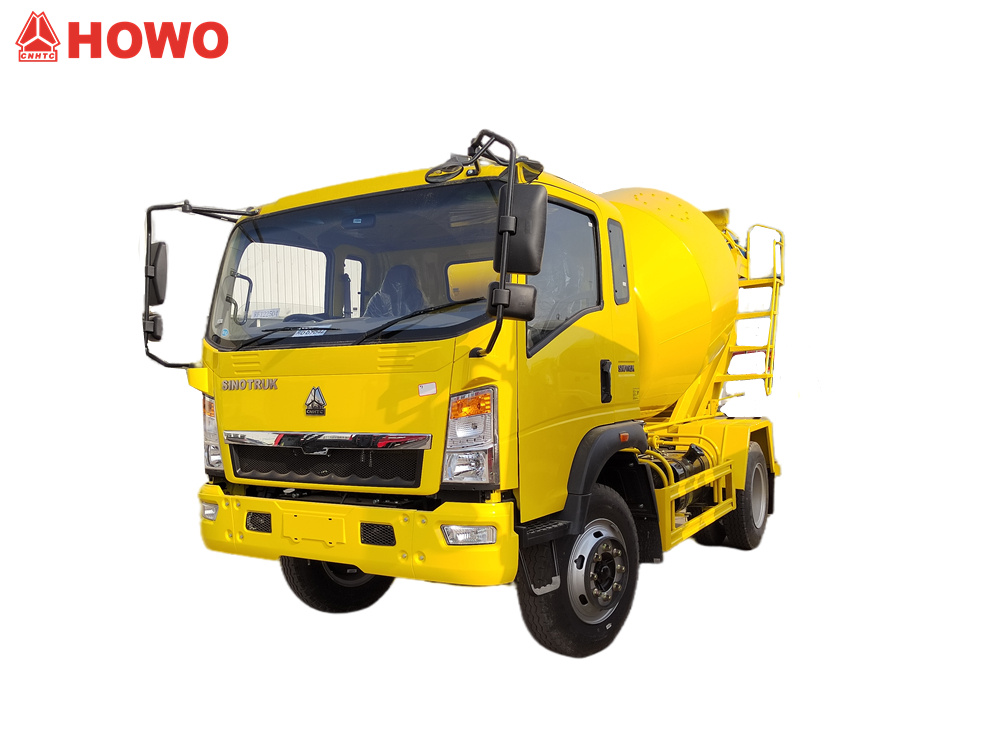

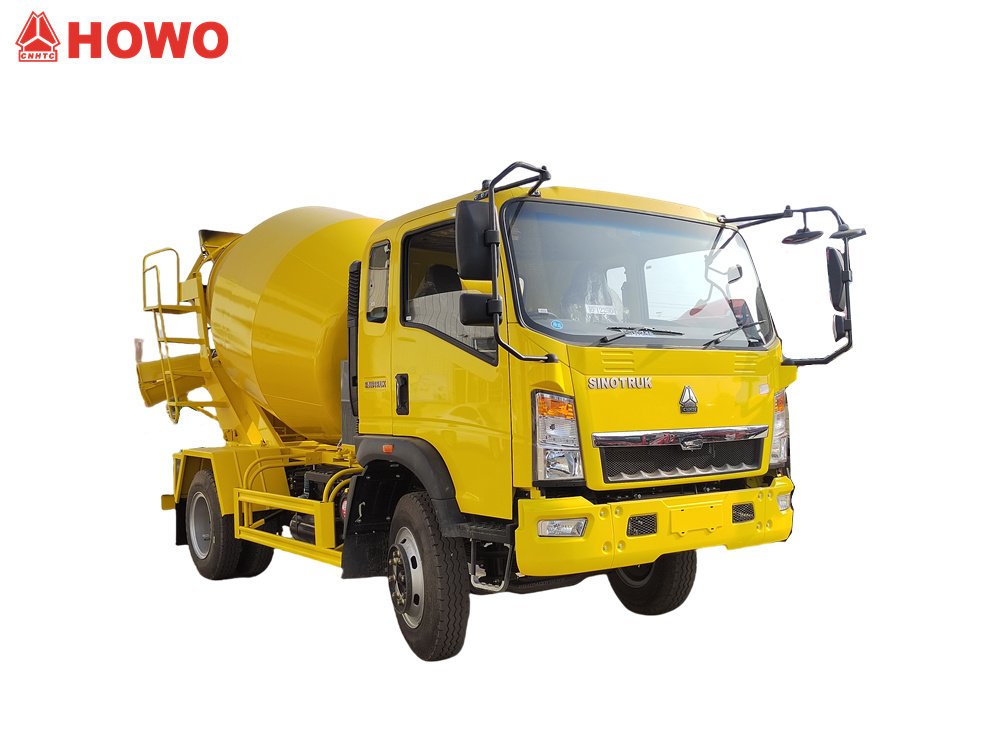

HOWO 5立方米混凝土搅拌车采用HOWO 2080排半驾驶室,总质量16吨,轴距3800mm。配备中国重汽MC05.18-40 180马力发动机和HW90510C 10速变速箱。上部搅拌罐容积5立方米,采用Q355锰钢制造,罐体厚度4mm,罐盖厚度6mm。配备减速机、液压泵及马达、散热器、空气控制箱总成、400L水箱、气压供水系统、尾部双侧控制手柄、联动操作,残渣率低。
工作能力 :
5cbm舱型 :
Howo 2080 one and half row cabin驱动系统 :
4x2,LHD轴距(毫米) :
3800 mm发动机专用 :
180HP / Sinotruk MC05.18-40变速箱 :
HW90510C, 10-speed, manual前轴(公斤) :
6000后轴(公斤) :
10000这 HOWO 5立方米混凝土搅拌车 是一款高效可靠的中型工程车辆。它搭载了久经考验的中国重汽MC05系列180马力发动机和HW90510C十速变速箱,动力强劲,燃油效率出色。5立方米搅拌罐采用Q355锰钢制造,作业性能优异,装载率高达 ≥3米³/min,放电速率为 ≥1.2米³每分钟,且残留率低 ≤0.5%。后部的双侧联动控制系统确保安全便捷的操作,使操作员能够从车辆的任意一侧完成整个过程。

我厂是卡车领域的专业制造商,
保证所有产品均为全新正品,品质优良。
»Ⅰ.产品定义及介绍:
制造商:CS卡车集团有限公司
主要特点
1.采用久经考验的中国重汽底盘总成,可靠性高。
2.锰钢罐体具有耐磨性和耐腐蚀性,确保较长的使用寿命。
3.大容量罐体满足长期运行的需求。
4.双侧联动控制系统,操作便捷高效
5.低残余率设计可确保混凝土的最大利用率
» Ⅱ. HOWO 5立方米产品参数混凝土搅拌机卡车:
| HOWO灯混凝土搅拌车 | ||
| 车辆型号 | CS5160GZR | |
| 整体尺寸 | 7250x2300x3150mm | |
| 总重 | 16000kg | |
| 整备质量 | 6720公斤 | |
| 底盘参数 | ||
| 底盘品牌 | 中国重汽豪沃 | |
| 轴距 | 3800mm | |
| 驾驶类型 | 4x2,左舵 | |
| 出租车 | HOWO 2080 单排半座椅,带空调 | |
| 引擎 | 类型 | 直列四缸,四冲程,机械增压,中冷,水冷 |
| M型号 | 中国重汽 MC05.18-40 | |
| 额定功率(马力) | 180马力/ 132千瓦 | |
| 额定速度 | 2400转/分 | |
| 最大限度 扭矩 | 700牛米 | |
| 最大扭矩转速 | 1300-1700转/分 | |
| 位移 | 4.58升 | |
| 排放标准 | 欧元 4 | |
| 燃料类型 | 柴油机 | |
| 变速器(变速箱) | HW90510C 10-速度,手动 | |
| 前轴载荷 | 6000公斤 | |
| 后轴载荷 | 10000公斤 | |
| 胎 | 9.00R20 (6+1) | |
| 混音鼓参数 | ||
| 搅拌桶材料 | 高品质耐磨钢 | |
| 模型: 锰钢 Q355 | ||
| 鼓体厚度: 4毫米,端盖厚度:6毫米 | ||
| 搅拌能力 | 5m³ | |
| 充电速率 | ≥3.2 m³每分钟 | |
| 顶部进料斗尺寸 | ≥650 毫米 | |
| 出货率 | ≥1.25 m³每分钟 | |
| 残差率 | ≤0.5% | |
| 供水 | 巴里克供水系统 | |
| 水箱容量 | 400升 | |
| 搅拌机滚筒转速 | 0~12转/分 | |

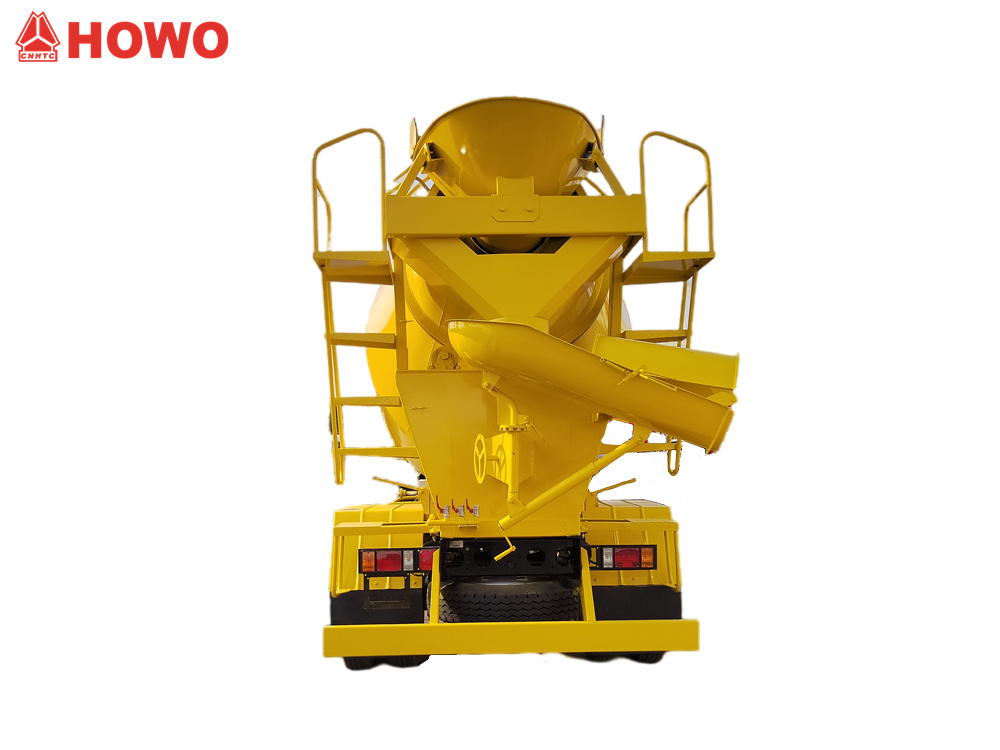

| 操作系统模型 | 后部两侧操作操纵杆, 联动操作 | |
| 配饰 | 工具箱, 减速器、液压泵和马达、散热器 | |

»Ⅲ.产品详情

机箱配置
1. 驾驶室: HOWO 2080排半挂驾驶室(符合人体工程学设计,带电动车窗升降和中央门锁)
2. 总质量: 16吨
3. 轴距: 3800毫米(双轴设计,前轴6吨/后轴10吨)
4. 动力系统:
◇ 引擎: 中国重汽MC05.18-40直列四缸柴油发动机
◇ 功率: 2400转/分时功率为132千瓦(180马力)
◇排放标准: 国家IV,4.58升
◇ 最大扭矩: 700牛米(1300-1700转/分)
5. 变速器: HW90510C 10速手动变速器(一档齿比10.61,最高档齿比0.78)

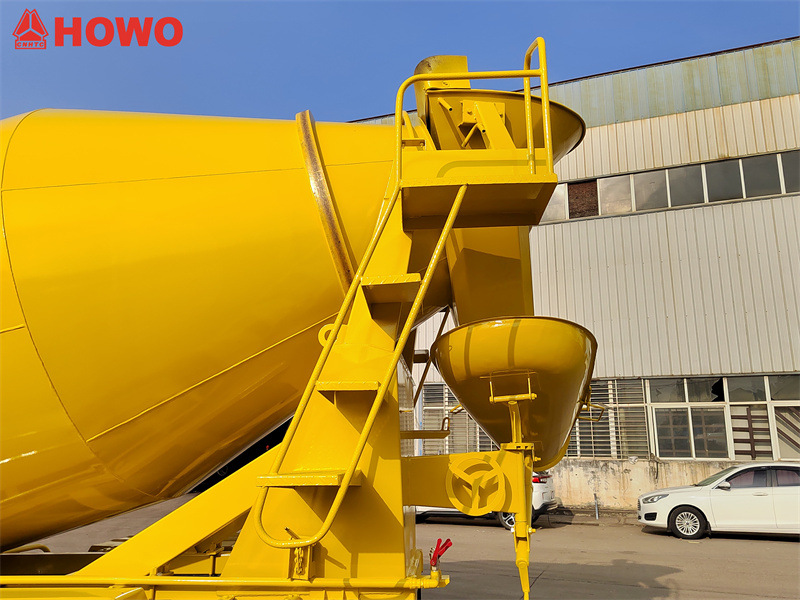

上部系统
1. 储罐参数:
◇ 几何体积: 5.2米³ (实际有效容积:5立方米)³)
◇ 材质: Q355高强度锰钢(抗拉强度) ≥ 490 兆帕)
◇ 储罐厚度: 4 毫米(主缸)/ 6 毫米(前后缸)
◇ 刀片设计: 双螺旋叶片(螺距 1200 毫米,角度 18°)°)

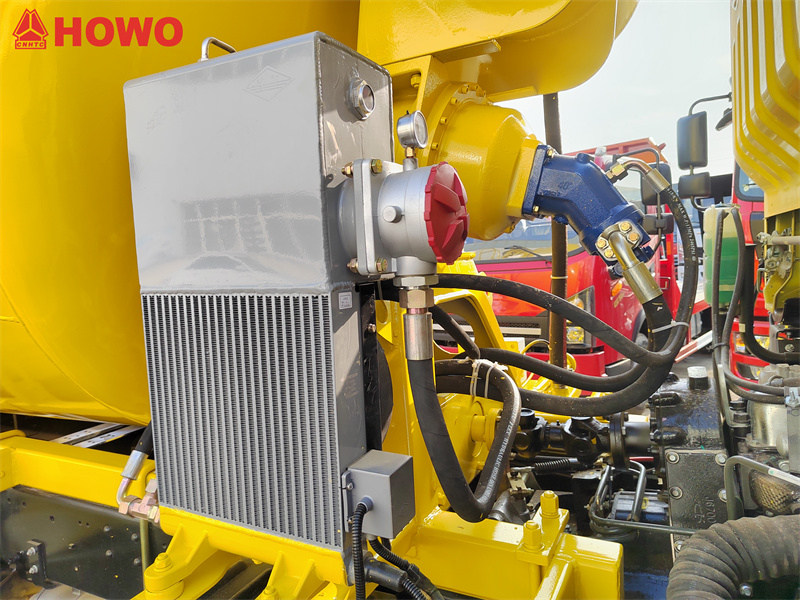

2. 液压系统:
◇ 减速器: 科亿减速机
◇液压泵: 威孚
◇液压马达: 威孚

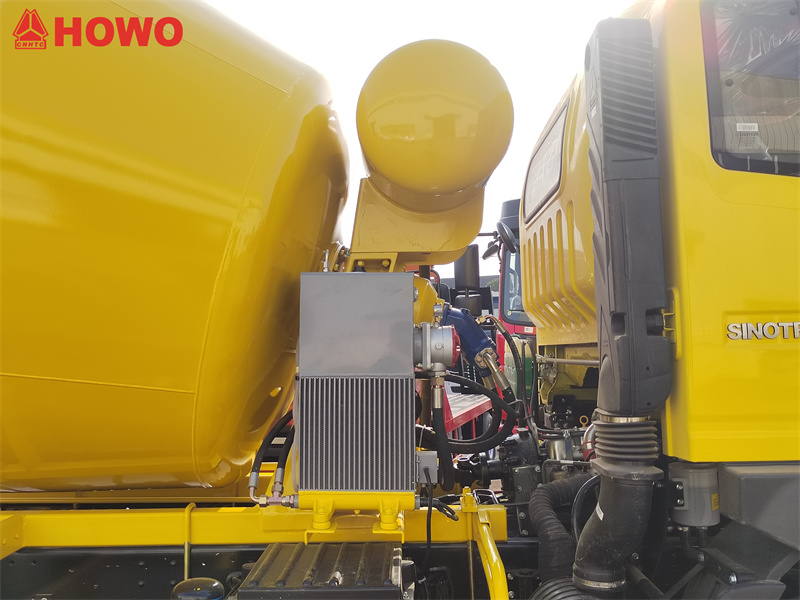

◇散热器: 开鹏(冷却区) ≥ 4米²)

3. 辅助系统:
◇ 空气控制箱: 集成式三位四通换向阀(工作压力 0.8 MPa)
◇水箱: 400升不锈钢水箱(带液位计和自动补水系统)

性能参数
1. 进料和出料性能:
◇ 进料速率: ≥3.2米³每分钟(垂直高度 4 米处)

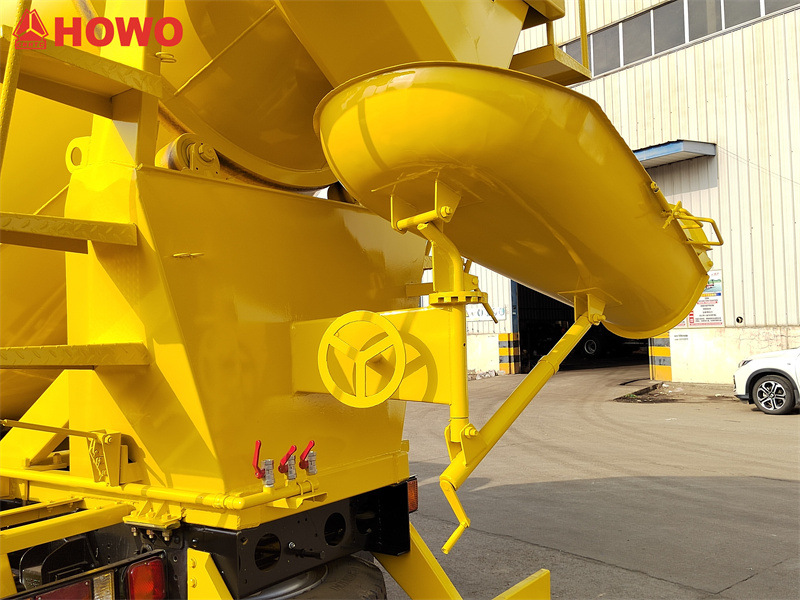

◇ 放电率: ≥1.25米³每分钟(滑槽长度为 4.5 米)
◇ 残留率: ≤0.5%
2. 混音表现:
◇ 速度 范围: 0-12 转/分(无级变速) 调整)
◇ 滚筒倾斜度: 12° (确保完全出院)
◇混凝土坍落度范围: 80-220毫米

3. 供水系统:
◇ 供气压力: 0.3-0.6 兆帕(可调)

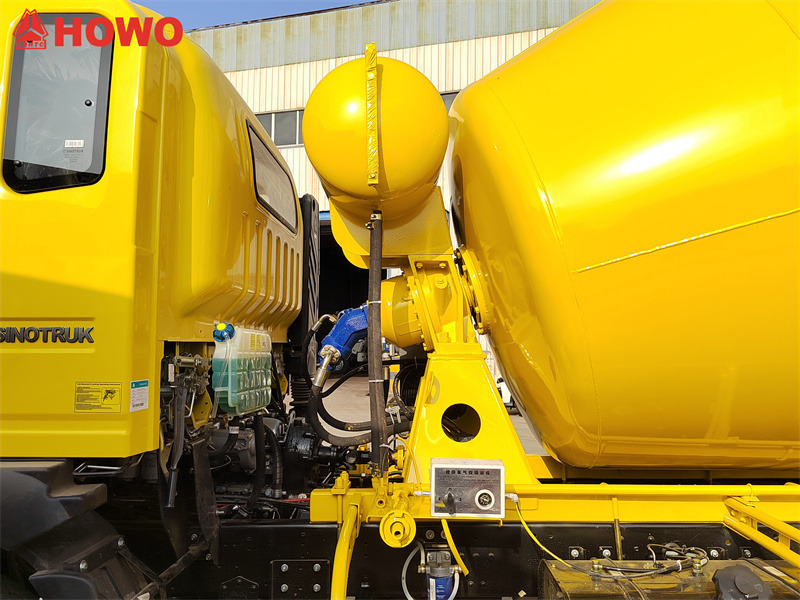

◇ 喷水流量: ≥50升/分钟(双喷嘴设计),用于水箱清洗
控制系统:
◇后部设有双控制台(左右各一套)
◇联动控制机构(进料/混合/出料三联动)
(1)控制搅拌筒的旋转方向,使其在进料和输送过程中向前旋转,在卸料过程中向后旋转。
(2)控制搅拌鼓的转速
◇紧急制动装置
» Ⅳ. 工作原则:
该系统的核心在于协调的动力传输和流体控制。一台中国重汽180马力发动机,经10速变速箱调节后,通过动力输出轴(PTO)驱动液压泵。机械能转化为高压油,驱动液压马达。随后,减速器降低转速并增大扭矩,实现0至12转/分的无级变速,驱动搅拌罐进行混凝土搅拌。
该罐体采用Q355锰钢双螺旋叶片设计。运输过程中,罐体以低速(2-4转/分)旋转,以确保混凝土均匀分布。卸料时,罐体以高速(8-12转/分)旋转,并与尾部控制手柄协调,以调节卸料槽的角度,实现高效卸料。气动供水系统对水箱加压,并以一定的流量喷水。 ≥流量为 50 升/分钟,以防止凝固。结合 6 毫米厚的封头和双层密封条,残余率得到控制。 ≤0.5%。
