HOWO NX沥青洒布车操作步骤指南

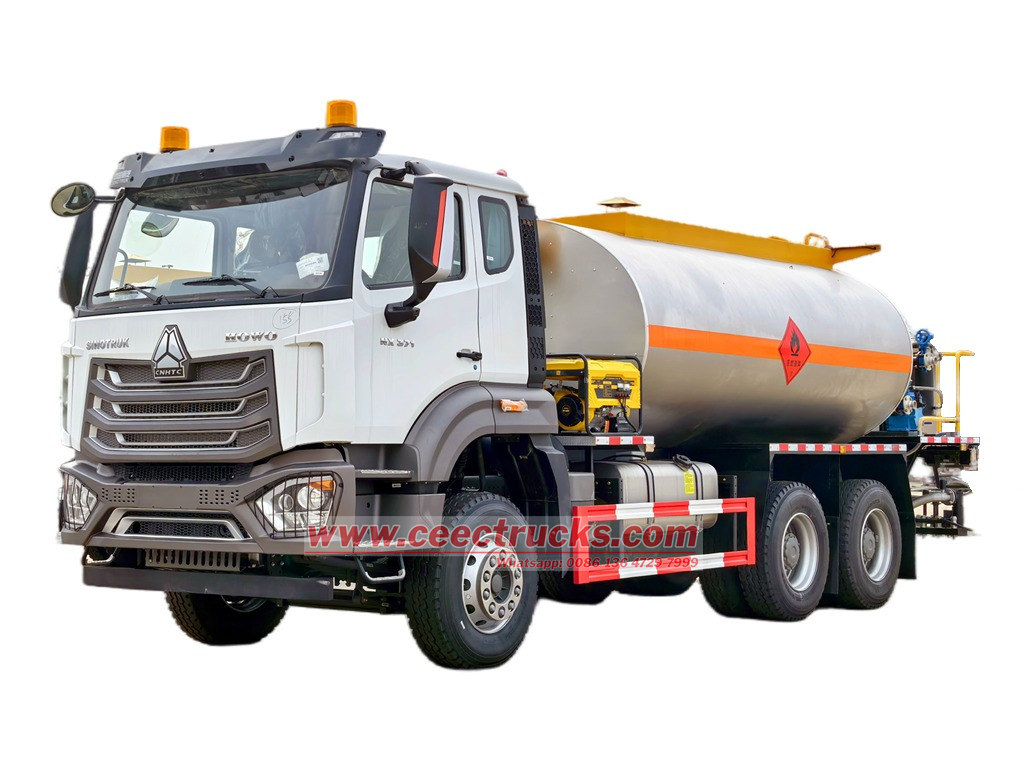

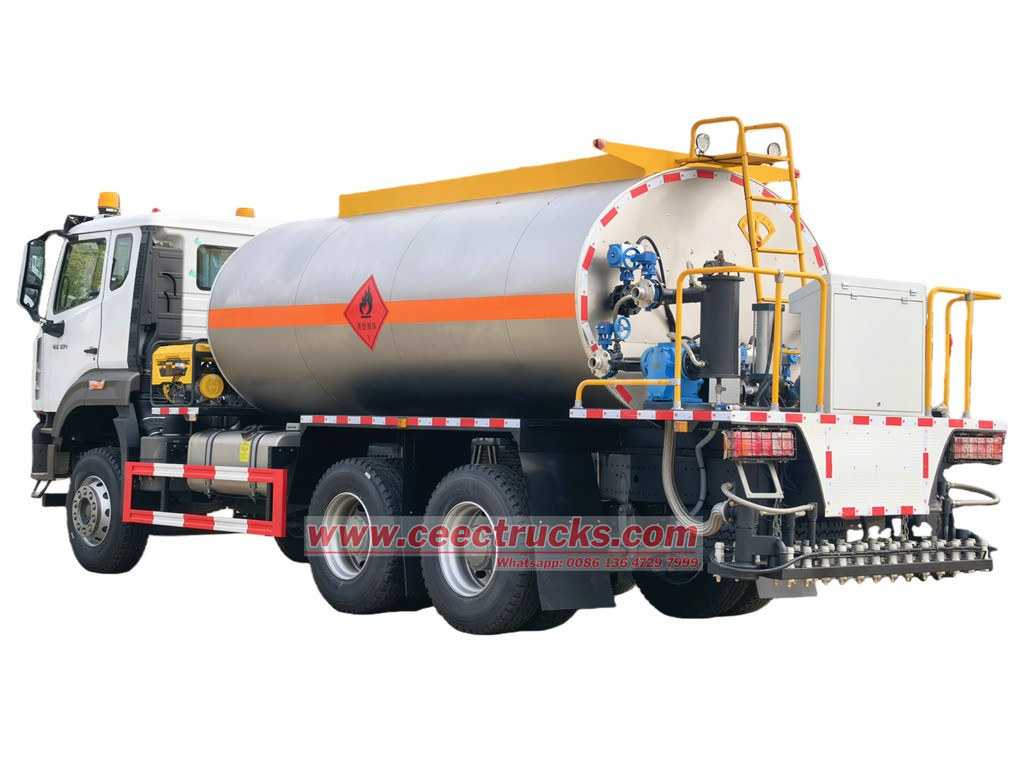

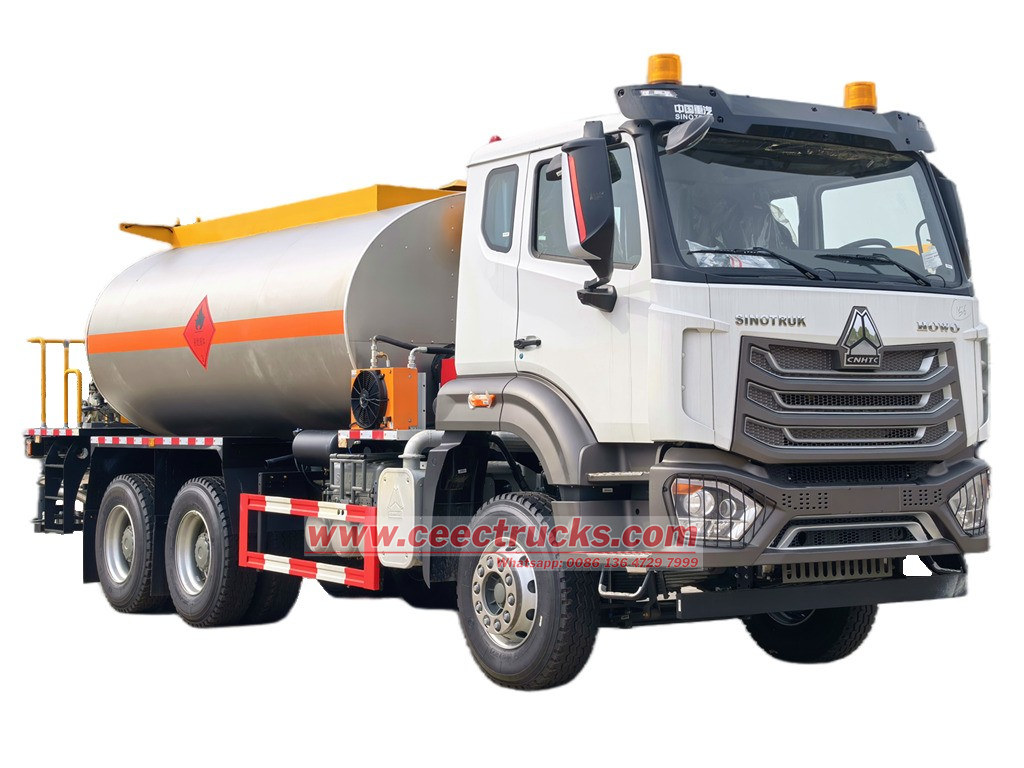

什么是HOWO NX 15000L智能沥青洒布车？

这 中国重汽豪沃NX 6X4沥青洒布车 该车专为出口非洲尼日利亚而设计，轴距为3800+1350mm，配备中国重汽WD615.47柴油发动机（功率371马力，排量9726cc），HW19710变速箱（10个前进挡和2个倒挡），油耗极低，驾驶方便。此外，该车还配备15立方米沥青罐、RCB38/0.6-80F智能沥青泵、河北导热油泵、意大利G20燃烧器和鲁田气动发动机。可装载改性沥青、热拌沥青、乳化沥青等多种沥青介质。 HOWO NX 6x4 智能沥青洒布车 它集高效、智能、耐用于一体，适用于各种道路施工场景，是道路建设工程中沥青喷洒作业的理想选择。

姓名	HOWO NX沥青分销商
引擎	潍柴WD615.47柴油发动机，371马力，排量9726cc
传播	HW19710 手动变速箱
轴距	3800+1350毫米
胎	12.00R20
舱	HOWO NX
驾驶模式	左舵/右舵
绘画	定制喷绘和标志



上半身	沥青罐车套件
容量	15000升
材料	高强度碳钢
沥青泵	RCB38/0.6-80F，智能型 流量 38 立方米/小时 压力 0.6兆帕
供暖系统	G20 意大利 Riello 柴油燃烧器 加热功率 140-200 千卡/小时 取暖油 40-25-160
控制	驾驶室内的PLC控制箱 后部集成控制盒

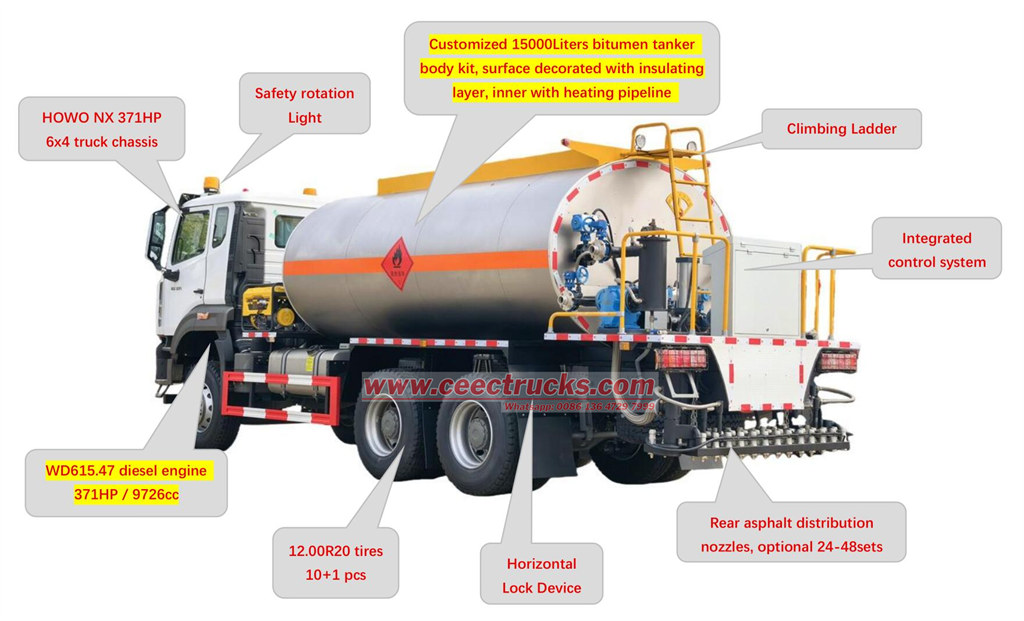

HOWO NX沥青洒布车的主要部件是什么？

→ 德国英飞凌芯片智能集成控制单元；

→ 带整体折叠接头的喷淋梁；

→ 全管道供暖；

→ 基于功能的喷雾引发技术；

→ 间歇喷洒。

•

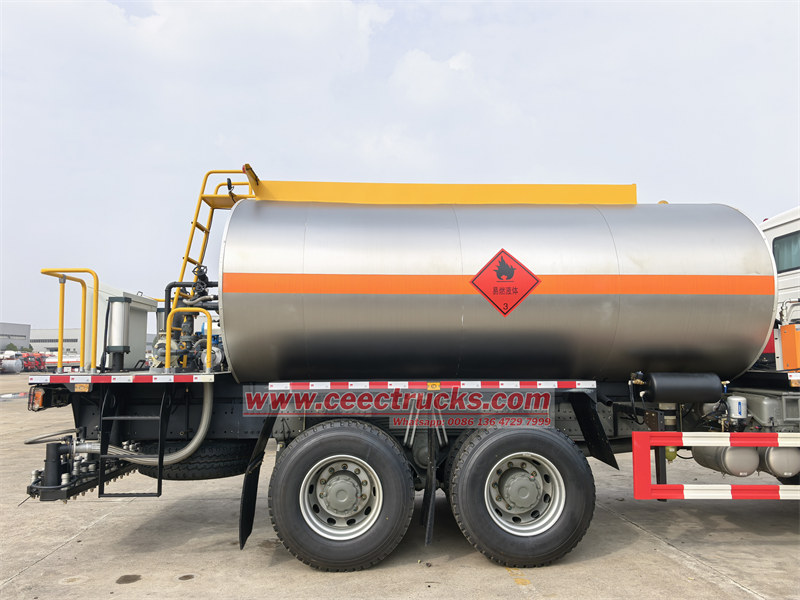

  HOWO沥青洒布罐车套件
•

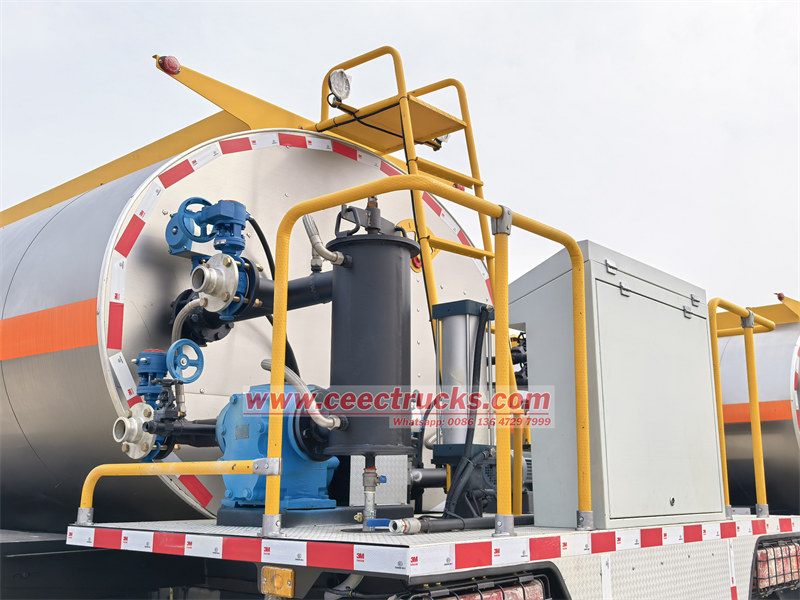

  后平台及必要配件
•

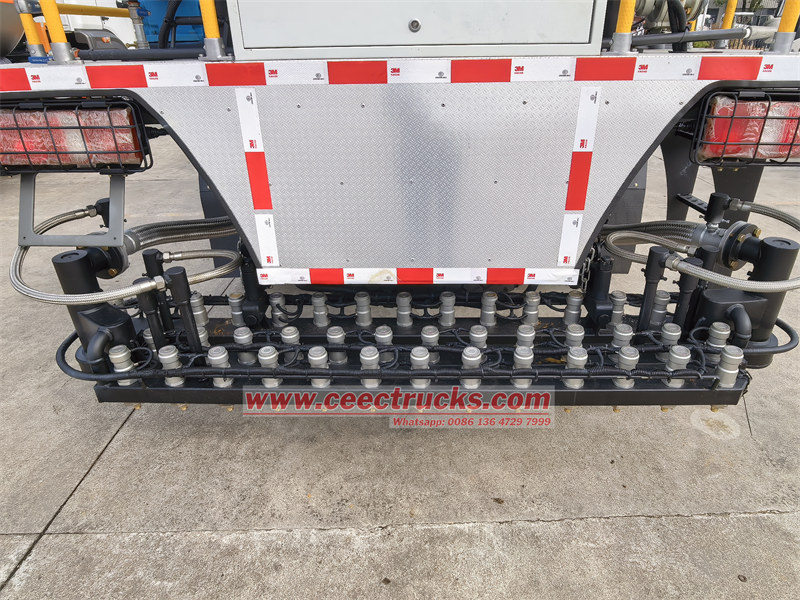

  后置喷嘴沥青车

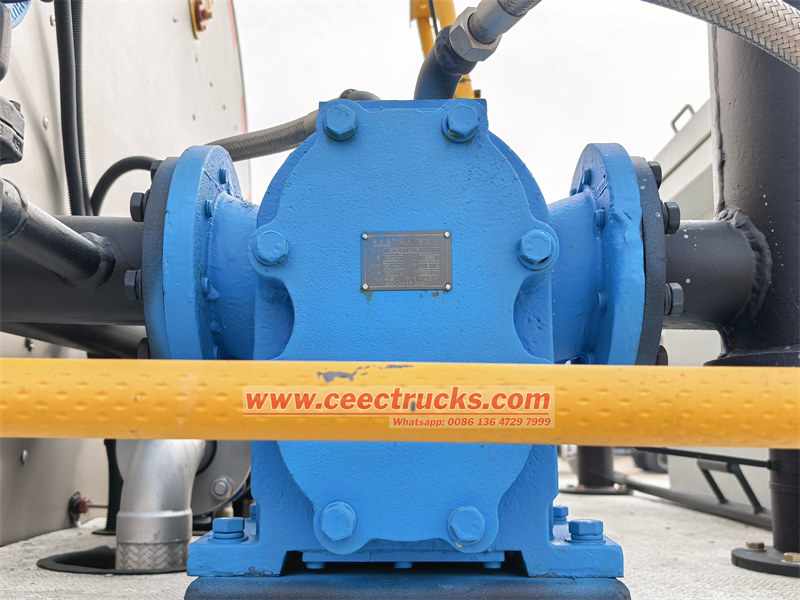

沥青泵组件



型号：RCB38/0.6-80F

流量：38立方米/小时

压力：0.6兆帕

转速：960转/分钟

吸力高度：5米

功率：15千瓦

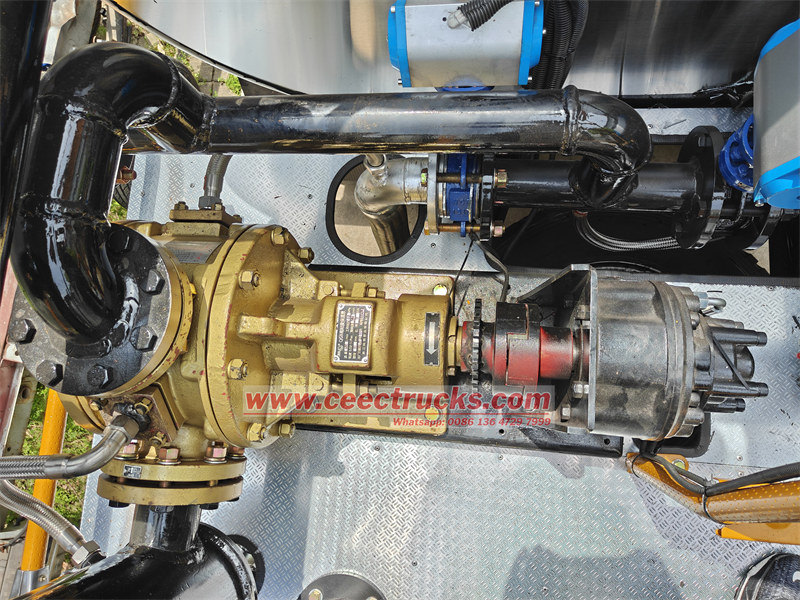

高粘度绝缘泵



型号：QGB

流量：680升/分钟

工作压力：0.8兆帕

粘度：0.02-1.3Pa

工作转速：584转/分钟

管道直径：80毫米

功率：11千瓦



•

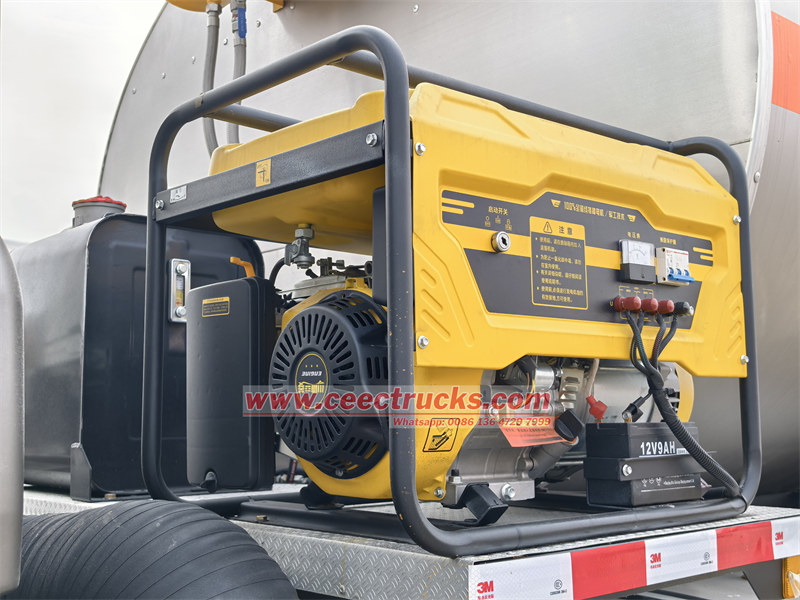

  发电机组件
•

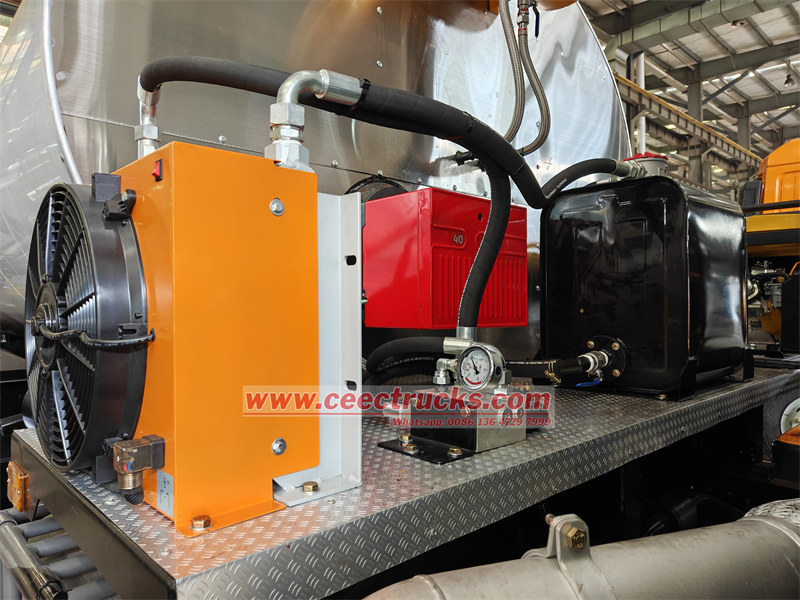

  G20 意大利 Riello 柴油燃烧器
•

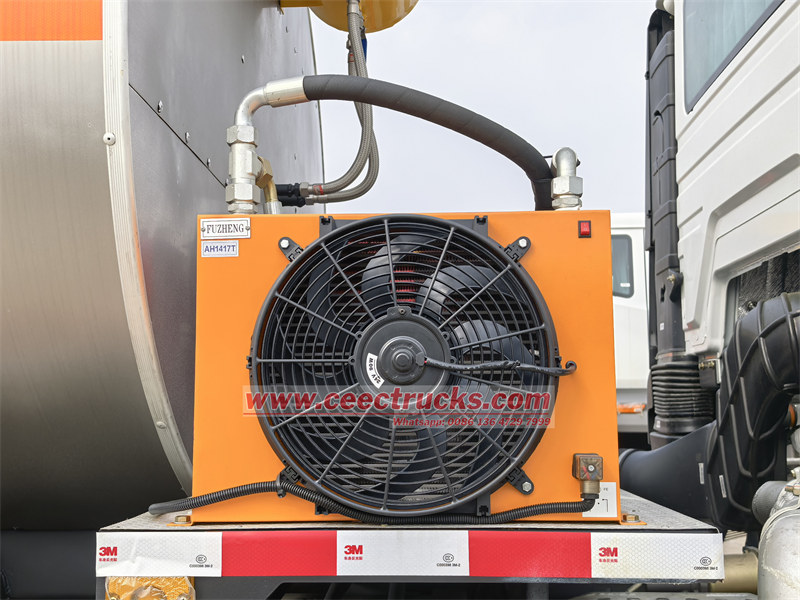

  散热器总成





该沥青罐车基于豪沃6x4 NX卡车底盘设计制造，由内罐、保温材料、外壳、挡板、燃烧室、罐内沥青管道、加热组件、燃烧器、油过滤器、流量计和智能控制箱组成。下图为沥青输送罐车系统及管道的技术图纸：

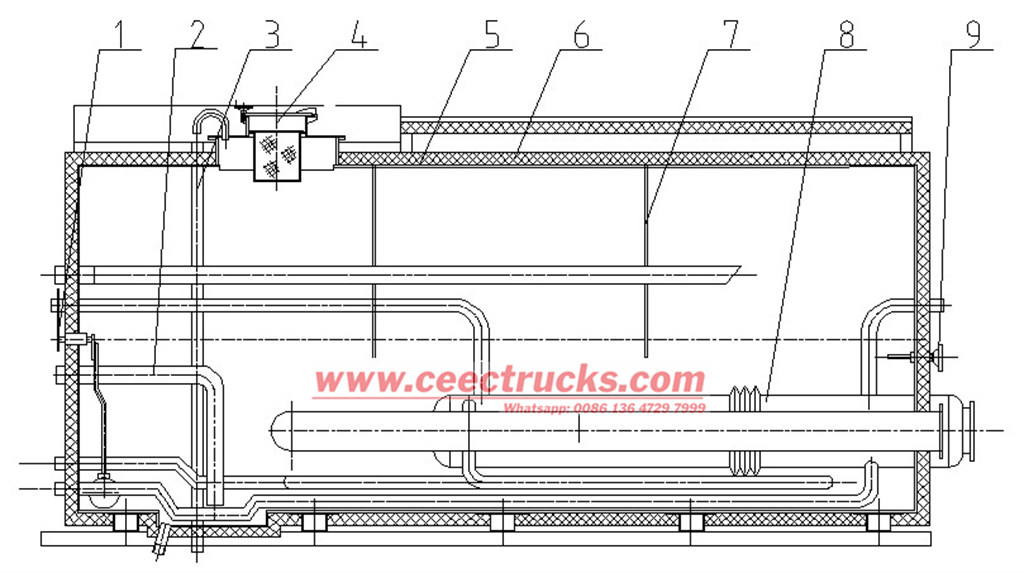

沥青罐车组装

1. 音量计

2. 吸油管，

3. 溢流管，

4. 机油滤清器

5 内胆，

6.隔热材料

7 挡板，

8 燃烧室，

9号温度计

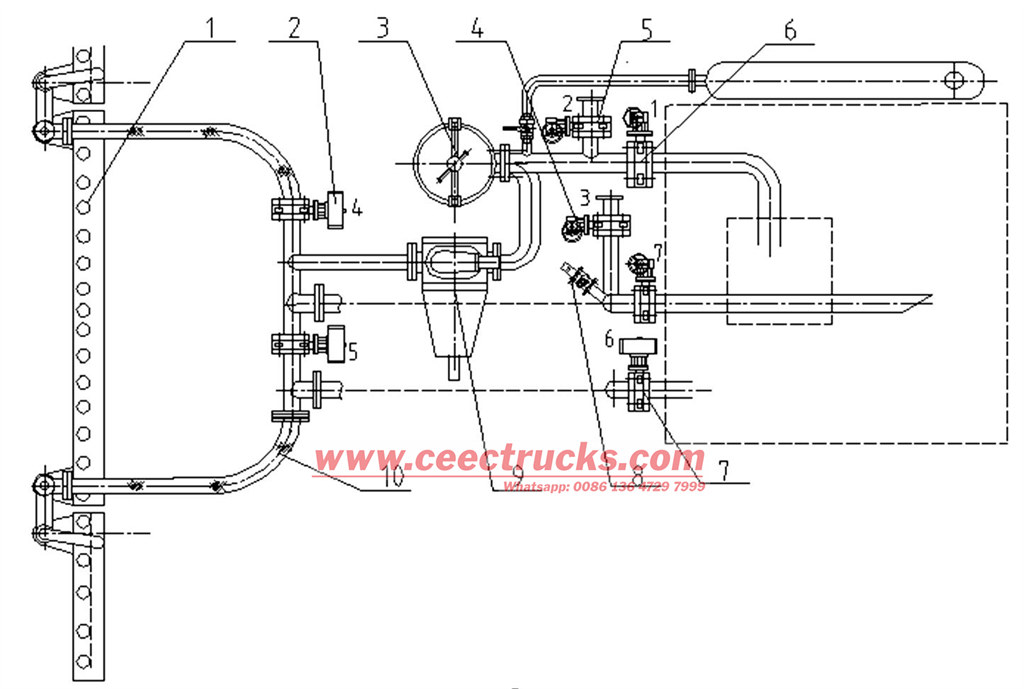

沥青泵和管道系统



1. 气缸喷嘴组件，2. 出油阀，3. 过滤器，4. 输送阀，5. 自吸阀，6. 进油阀，7. 气动回油阀，8. 手持式喷杆阀，9. 沥青泵，10. 不锈钢软管

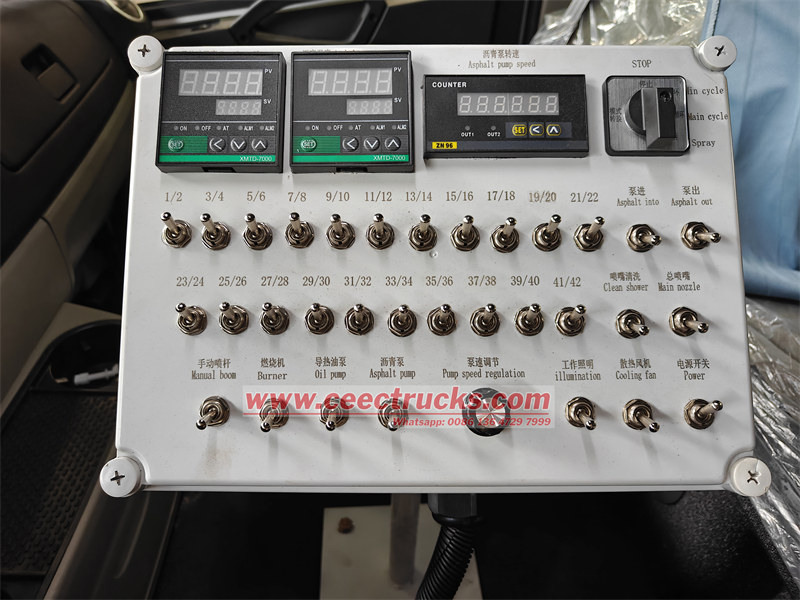

驾驶室内集成式控制盒可单独控制喷嘴操作。

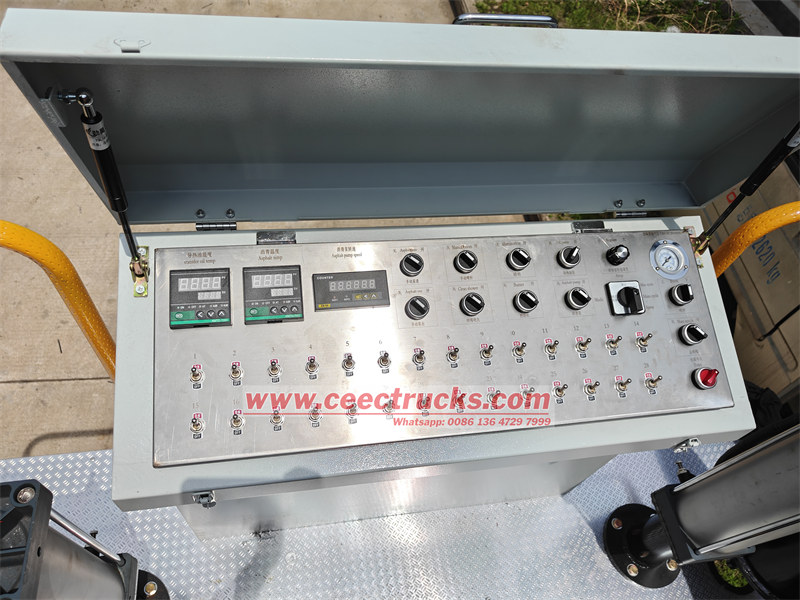

平台后部安装集成式控制盒，确保安全使用。
