可靠的车载起重机：部件及精密工艺

许多购买车载起重机的买家只比较吨位和价格，却往往忽略了一个关键因素。起重机吊装数千磅的重物；每一次起升、伸缩和回转操作都是对起重机整体精度和制造工艺的考验。

如果结构部件加工偏差、焊接强度不足或液压接头质量差异过大，可能会出现诸如吊臂伸缩卡滞和载荷漂移等小问题。更严重的是，还可能出现结构变形和部件开裂，造成严重的安全隐患。

一台可靠的起重机绝非钢板和零部件的简单组装。它需要贯穿整个生产链的严格标准才能打造而成：从钢板切割、折弯和机械加工，到机器人焊接、液压系统选型，再到表面涂层处理。

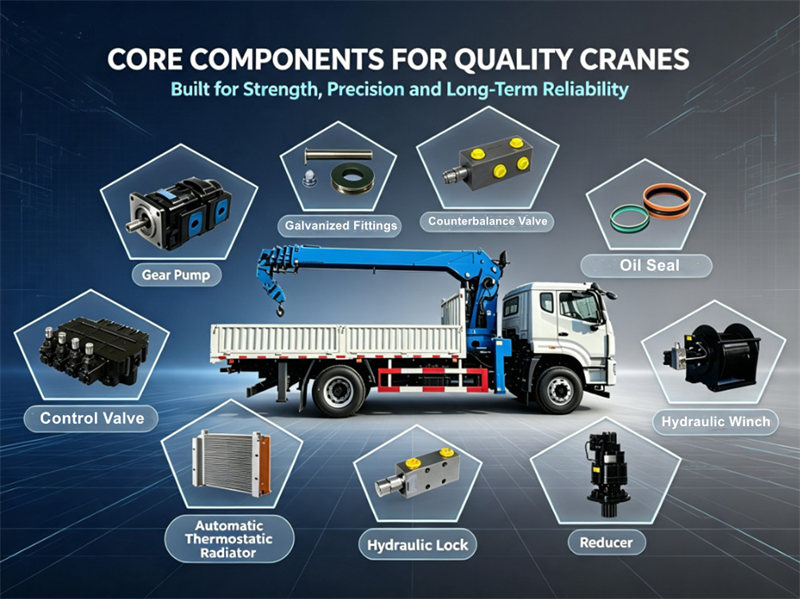

⚙ 起重机核心部件的采购：

▣ 齿轮泵：

我们采用中国知名品牌的液压齿轮泵。这款双铸铁齿轮泵采用侧板结构，拥有自主研发的浮动式轴向间隙补偿和径向平衡技术，并配备DU自润滑轴套。它具有容积效率高、工作压力高、抗振性能强、耐高温性能优异和使用寿命长等优点。

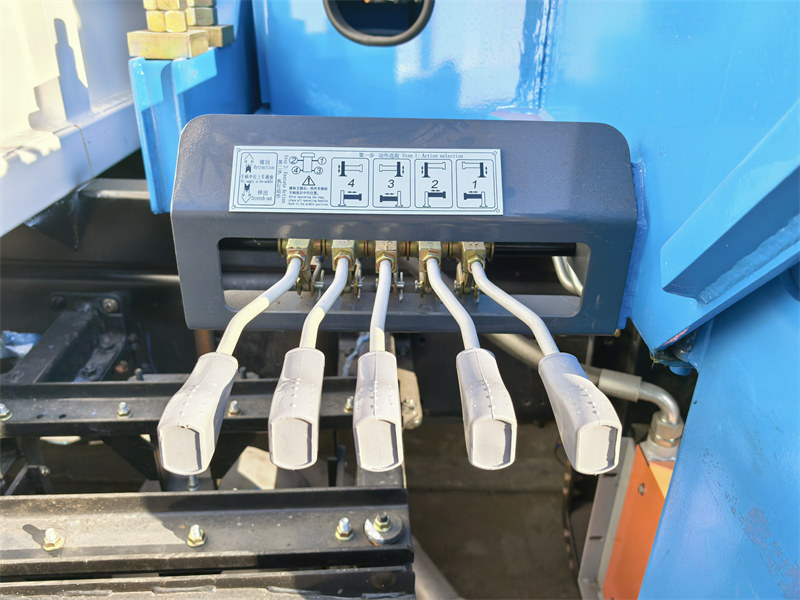

▣ 控制阀：

该产品由一家信誉卓著的中国制造商提供，该公司专注于运动控制器、驱动控制、液压元件以及金属材料的研发与应用。它确保了精确的运动控制和起重机在长时间运行中稳定可靠的性能，并能根据负载需求动态调节输出。

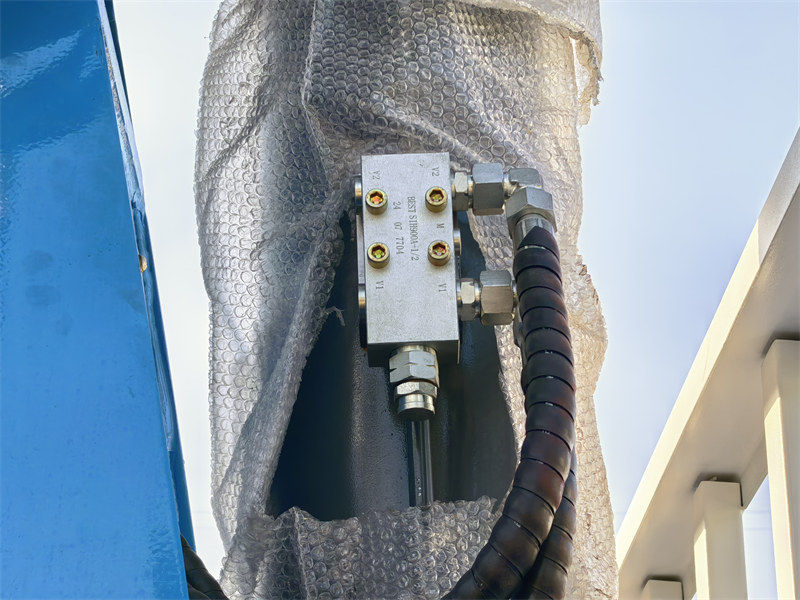

▣ 液压锁：

该产品源自中国领先的液压元件和机械制造商之一。作为徐工、雷沃等国内大型企业的核心战略供应商，该供应商已获得ISO9001、ISO14001、OHSAS18001和欧盟CE认证，可提供完整的液压动力系统解决方案。

▣ 液压绞盘：

1.该滚筒采用焊接结构，具有高强度和灵活的适应性，可满足客户的各种需求。

2.刹车弹簧采用进口德国碟形弹簧，并运用先进的制造工艺。

3. 热处理采用等温淬火（贝氏体淬火），以获得均匀的微观组织和稳定的性能。弹簧具有高强度、良好的韧性和优异的抗裂性；内部贝氏体组织延长了使用寿命。精密冲裁设备确保了卓越的尺寸精度和产品质量。

4. 齿轮采用经碳氮共渗淬火处理的20CrMnTi钢材制成，具有高强度和良好的韧性。液压制动器的密封件由汉盛公司提供，确保性能可靠，使用寿命长。该设备配备NGB行星减速器，具有负载均衡和高负载能力的特点。

▣ 镀锌管件：

起重机辅助配件升级为镀锌部件，大大提高了防腐蚀和防锈性能，延长了部件的使用寿命。镀锌表面均匀、光亮、洁净，无锈斑或滴落污渍，提升了起重机的整体外观。

▣ 进口油封：

气缸采用先进的密封技术和从英国进口的高性能 Hallite 油封，提供优异的密封效果、稳定的运行和较长的使用寿命。

▣ 平衡阀：

它能在重载吊臂保持和悬挂货物吊装过程中有效锁定微泄漏，防止主副臂缓慢下沉和意外漂移。吊臂升降平稳，无顿挫或抖动，内部泄漏、漏油和运动速度不稳定的风险极低。

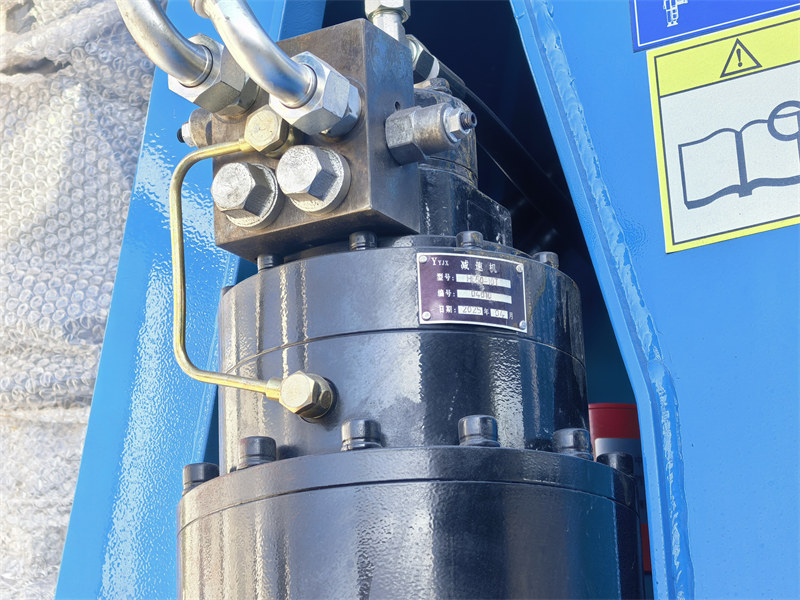

▣ Reducer：

1.环形齿轮箱和行星架采用精密锻造工艺制造，以获得致密的微观结构和高强度。

2.刹车弹簧也采用进口碟形弹簧。

3.齿轮采用20CrMnTi钢制造，经碳氮共渗淬火处理，具有高强度和良好的韧性。液压制动密封件为汉盛产品，性能可靠，使用寿命长。

4.采用NGB行星减速器，负载均衡，以实现高承载能力。

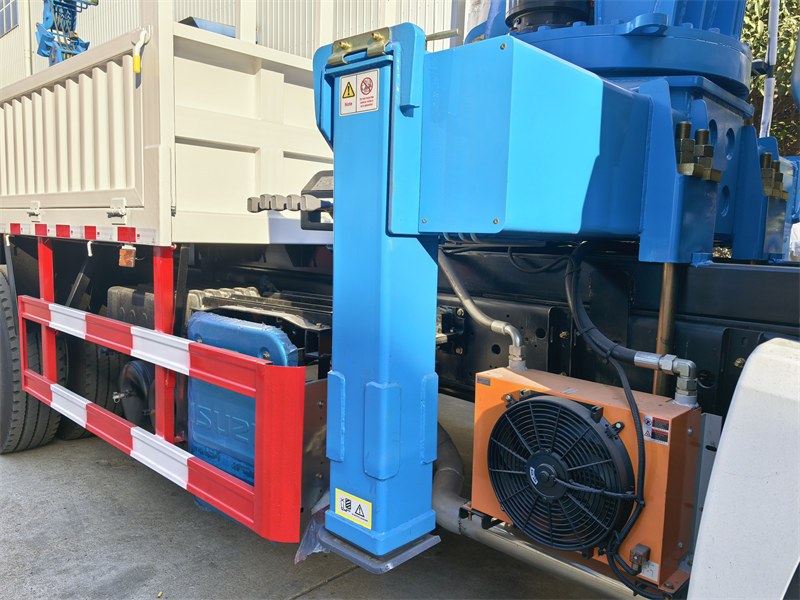

▣ 自动恒温散热器：

1.大截面自动恒温散热器，具有自动温度控制功能，无需频繁手动切换。

2.翅片式高效换热结构保证了液压油的充分散热，防止液压油发生热氧化和劣化。

3.延长换油周期，避免因油温过高引起的密封老化、液压阀卡滞、泵/马达磨损等故障，提高整机的使用寿命和运行可靠性。

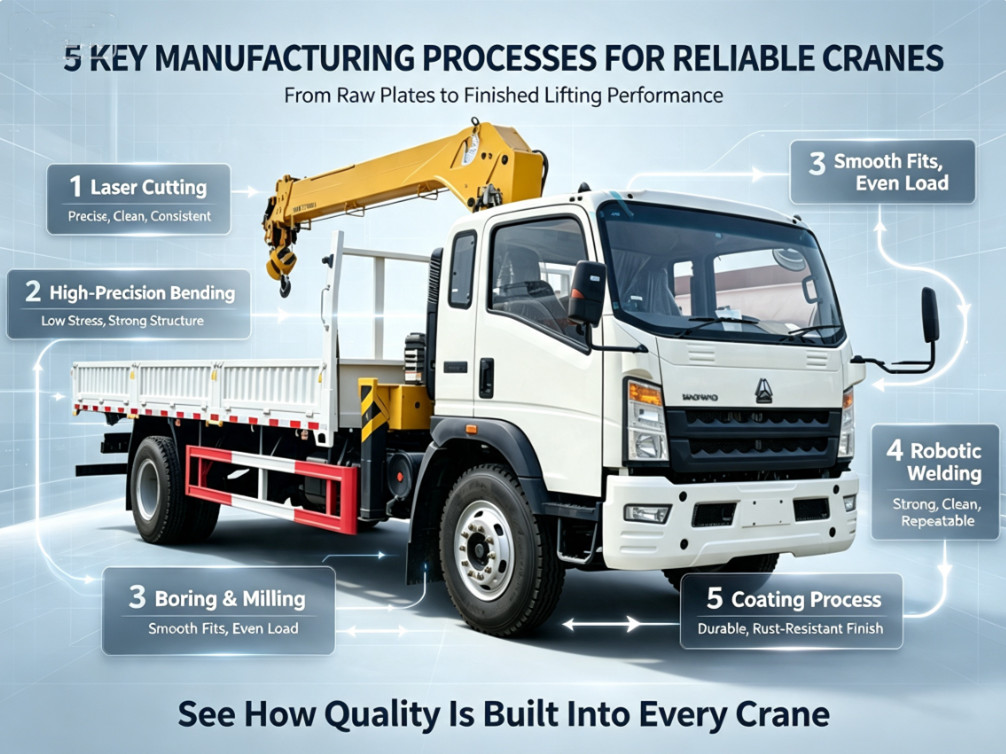

⚙高端车载起重机的五大关键制造工艺：

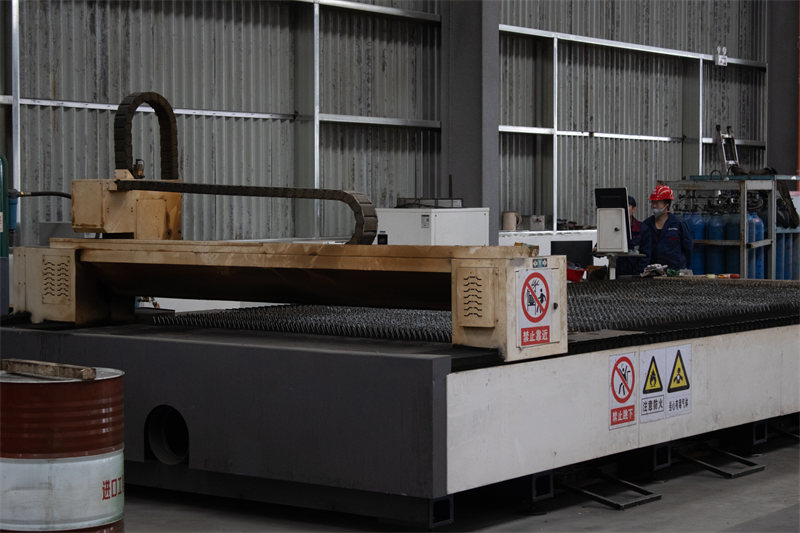

▣ 激光切割：

♦ 涵盖车载起重机的所有薄板和中厚板部件。

♦ 一台机器即可处理多种应用，无需二次加工。

♦ 它可以加工复杂的特殊形状、小圆孔、尖角、镂空图案和复杂的弧形轮廓。

♦ 切割边缘垂直光滑，无熔渣和毛刺。板材保持平整，无变形；薄板、薄不锈钢板和铝板切割后保持平整，不翘曲或扭曲。

♦ 切割后的板材边缘不易变色和生锈。

♦ 干净的激光切割横截面可最大限度地减少氧化，便于后续的喷漆、弯曲和焊接操作。

♦ 尺寸一致性极佳：成百上千个批量生产的零件尺寸和轮廓完全一致，没有出现人为误差。

♦ 完美匹配机器人焊接和标准化装配线，形成闭环精密系统。

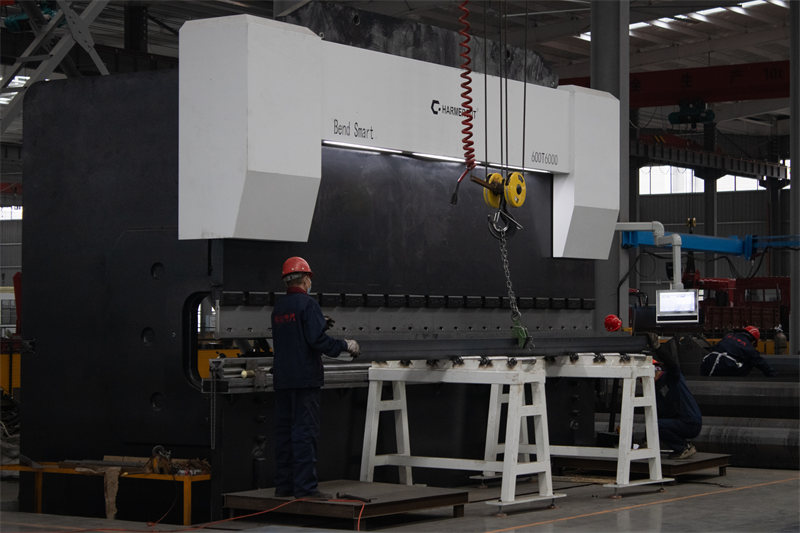

▣ 高精度弯曲：

♦ 高精度弯曲可生产出残余应力低的平板，从而提高结构强度，防止车载起重机的承重臂部件发生变形和开裂。

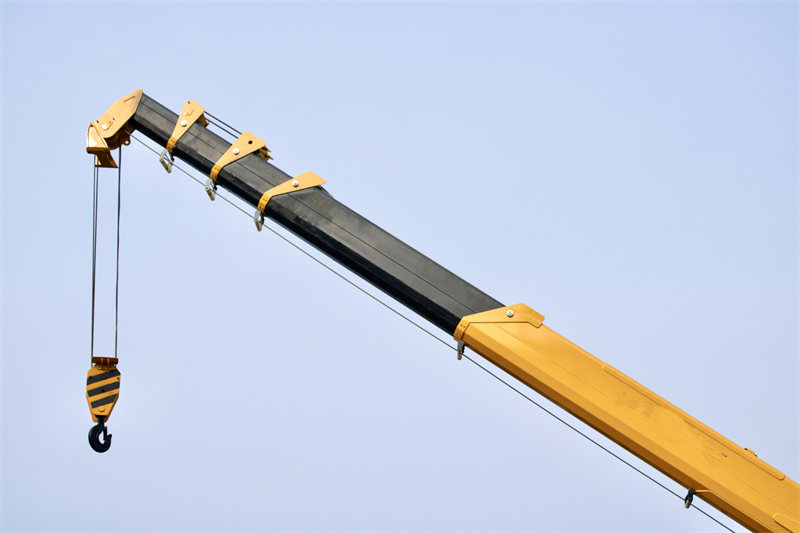

♦ 吊臂管公差控制在±1毫米以内，从而实现了最小的间隙，使伸缩更加顺畅，并减少了抖动或卡滞。

♦ 吊臂管的高精度使得设备升级能够有效减少设计预留公差。

♦ 与普通加工相比，每个臂节的公差可减少 4 毫米，从而实现更平稳的臂伸缩。

♦ 吊臂各节间更紧密的配合可在负载提升时产生更强的互锁力。优化了同轴度、对称性和平面度；弯曲表面平整光滑，钻孔后同心度更高。

♦ 避免了因基准偏差而导致的销轴和孔的偏移、应力分布不均和过早开裂。

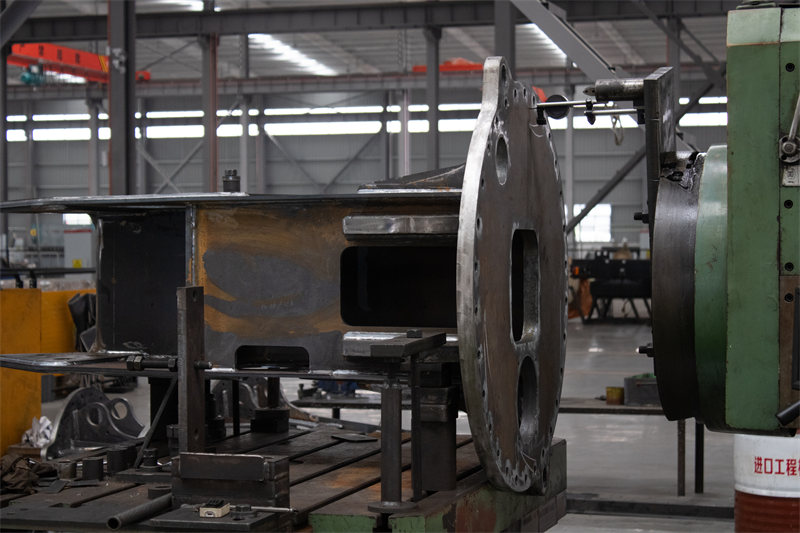

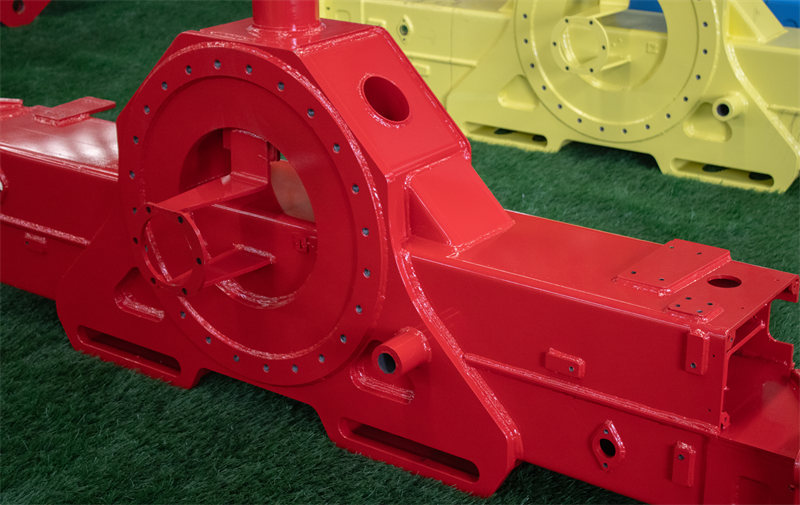

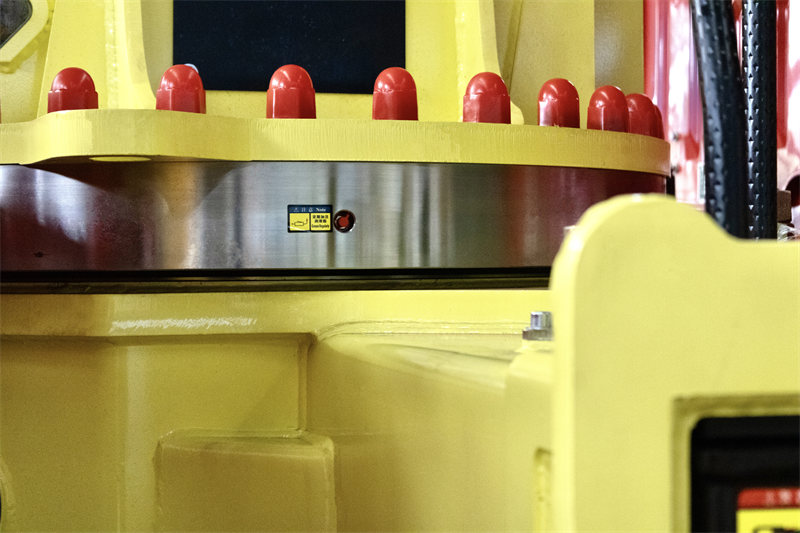

▣ 镗铣：

无聊的： 对圆形孔进行精加工，以保证精确的孔径、优异的圆度、准确的同心度和光滑的孔壁。

研磨： 对工件表面进行平整和抛光，以确保其具有出色的平整度。

♦ 工作台面高度偏差极小，同心度高。

♦ 孔径精确，圆度良好，无椭圆变形。

♦ 孔与表面的垂直度和孔间距均受到严格控制，以实现紧密、无缝的装配。

♦ 轴承、轴、销轴和法兰配合顺畅，无晃动；旋转稳定，无偏心和异常磨损。

♦ 均匀的力分布使配合面紧密接触，防止松动和开裂。

♦ 所有工件尺寸统一，便于备件互换。

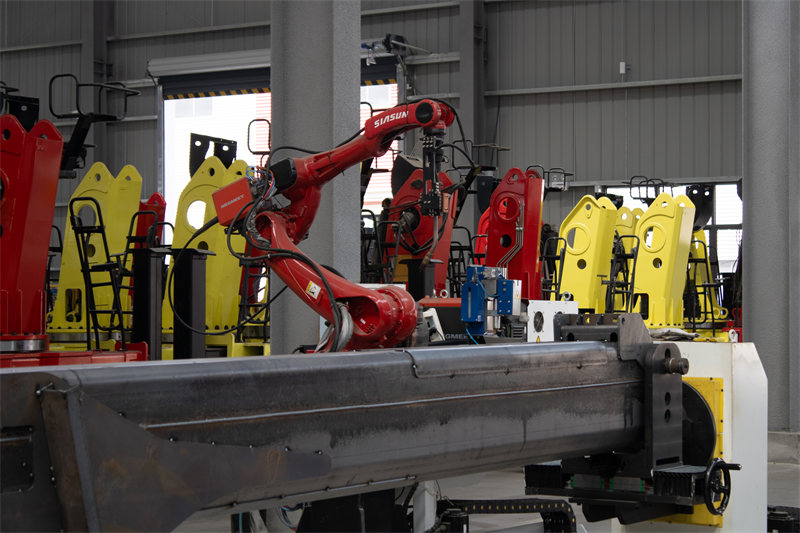

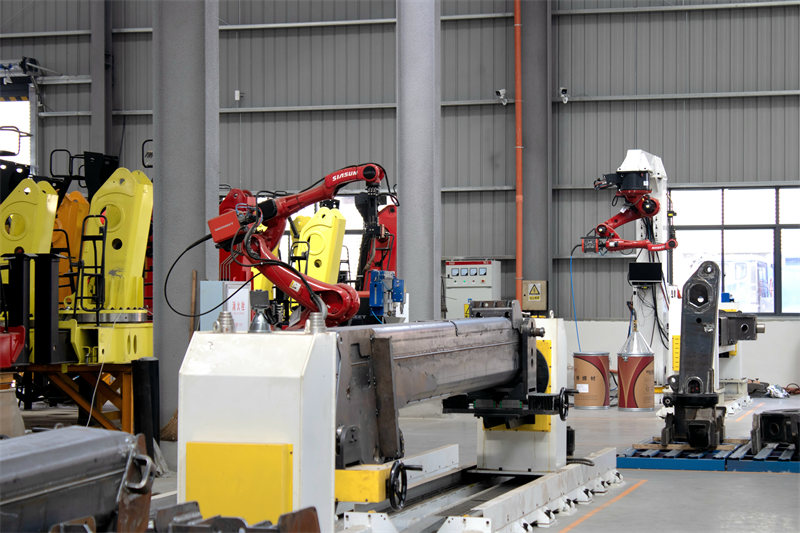

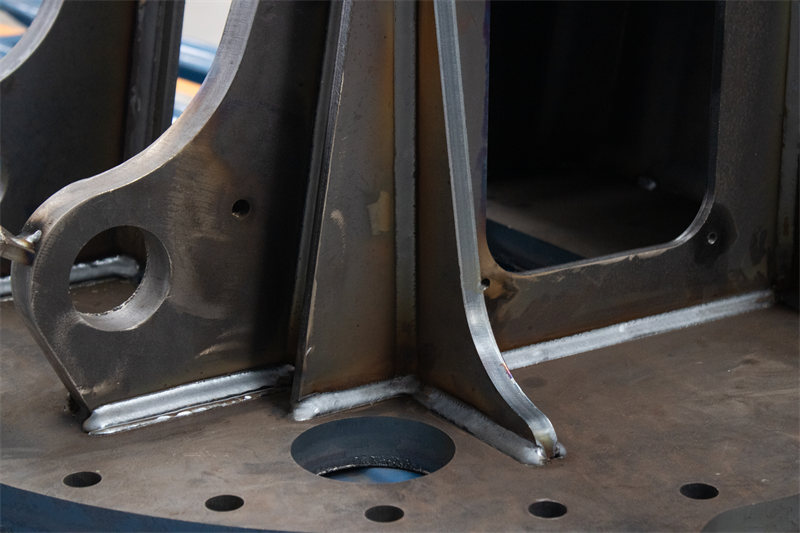

▣ 机器人焊接：

♦ 焊缝成形均匀美观。机器人行进路径恒定，确保焊缝宽度一致，焊缝波纹规则。

♦ 无重叠、咬边或焊渣飞溅。无需进行大量的焊后打磨和除渣即可获得干净的外观。

♦ 均匀的焊点可防止起皱和变形。稳定的热输入可实现均匀加热，因此工件很少发生变形或坍塌。

♦ 长焊缝和圆形焊缝可实现优异的表面处理效果，形成连续、无缝隙的焊缝和平滑的接头过渡。

♦ 均匀的保护气体覆盖可减少内部缺陷，并提高抗拉强度和抗疲劳性。

♦ 可控的热输入和固定的焊接节奏可实现均匀的内部应力分布，从而抵抗后续弯曲、承载和振动条件下的焊缝开裂。

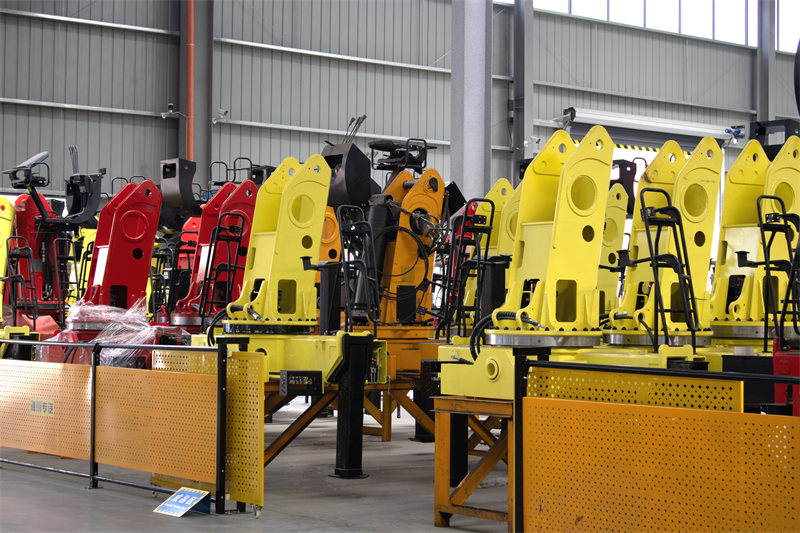

▣ 起重机涂装工艺：

♦ 爆破

喷丸处理可去除工件表面的氧化皮和污染物，从而改善外观。钢丸喷丸处理可形成纹理表面，增强粉末涂料的附着力。优点：有效缓解焊接应力，降低疲劳断裂风险，延长部件使用寿命。

♦ 脱脂和清洗过程

工艺流程：预脱脂→脱脂→预冲洗→冲洗→吹风→干燥→强制冷却

脱脂：去除工件表面的油脂和油污。

清洗：使用 40°C 以上的温水冲洗工件上的所有油脂和污渍。

清洗后，进行 360° 无死角吹风，然后在 120°C 下干燥，并强制冷却，使工件温度降至约 50°C。

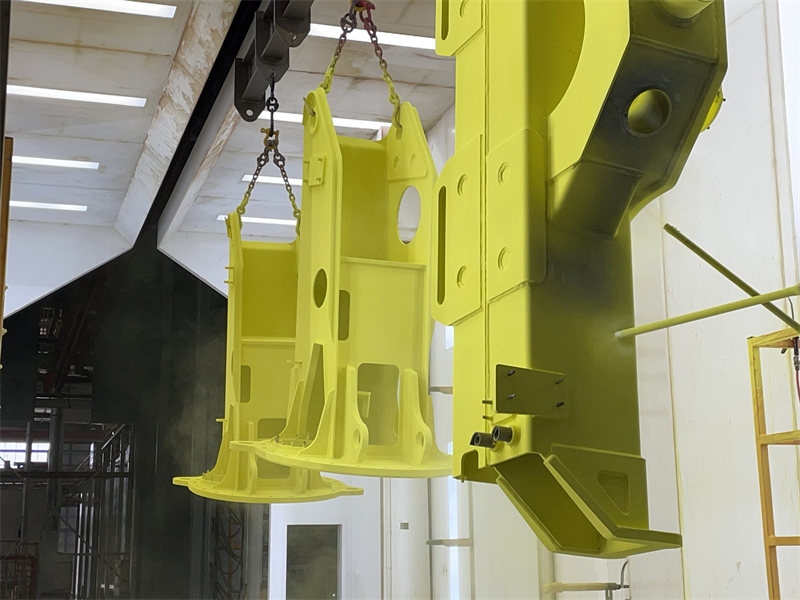

♦ 粉末涂装

工件被输送到激光扫描站进行轮廓扫描，然后送入粉末喷涂室。喷涂室内的60多支进口喷枪采用多轴联动技术，可在工件所有表面形成均匀无死角的涂层。

♦ 固化与烘烤

工件被送至最终烘烤工位。进口红外加热设备（IfraSol）可实现从表面到内部的均匀加热，从而快速熔化粉末。该烤箱采用两阶段烘烤工艺：预热温度为120℃，主加热温度为240℃，持续15-20分钟，使粉末充分熔化、流平并固化，最终获得完美的表面光洁度。
