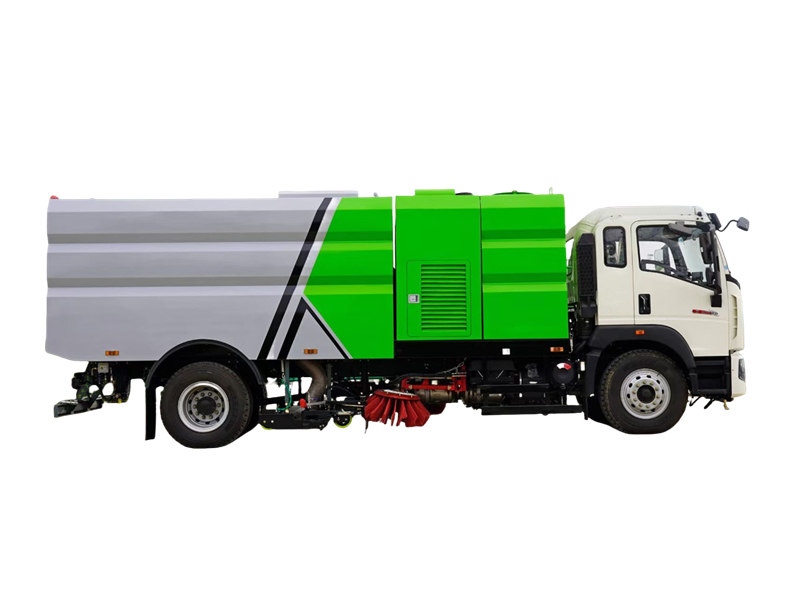

HOWO 清洁清扫车结构布局

HOWO 清洁清扫车是现代环卫作业的核心专用设备，集清扫、吸尘、高压冲洗和路面清洁于一体。它们一次作业即可完成多项任务，包括道路垃圾清扫、抑尘和路缘石清洗。它们能有效抑制道路扬尘，改善空气质量，助力城市环卫规范化、精细化和生态环境的长期治理。

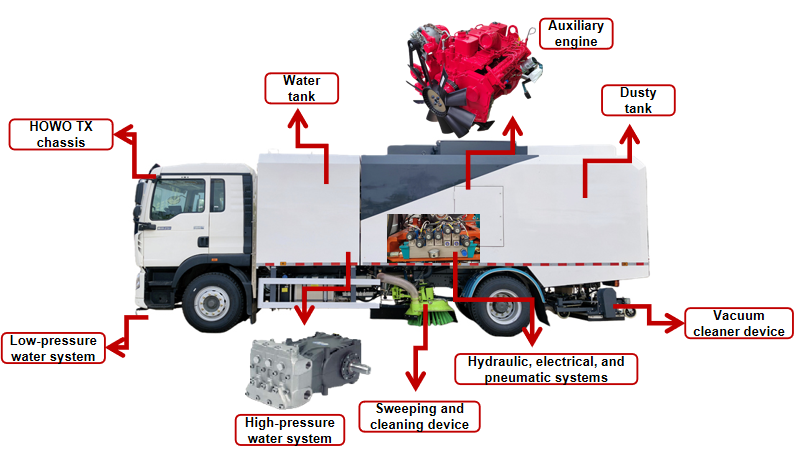

⇒ 车辆整体布局图：

HOWO清扫车的布局图显示，其上部结构由车身总成、底盘平台、清扫清洗装置、集尘装置、动力系统、高压水系统、低压水系统、喷淋系统、液压系统、电气系统和气动系统组成。工作装置采用中央布置的双清扫盘、中央宽吸嘴和V形喷杆。

1. 优化储罐组件布局：

● 清水箱独立设置在电力系统前方，减少了电力系统噪声和电磁辐射对驾驶室的影响。

● 另一部分清水箱被整合到垃圾箱中，提高了空间利用率，并将垃圾箱的容积增加到 6 立方米，水箱的容积增加到 5 立方米。

● 垃圾桶内部安装了高流量、高压喷嘴，用于快速冲洗和自清洁。

● 清水箱和垃圾箱均采用不锈钢制成，具有优异的耐腐蚀性，延长了结构部件的使用寿命。

● 三角形弯曲设计和顶部折叠边缘避免了尖角，从而呈现出新颖精致的整体外观。

2. 自适应控制扫描装置：

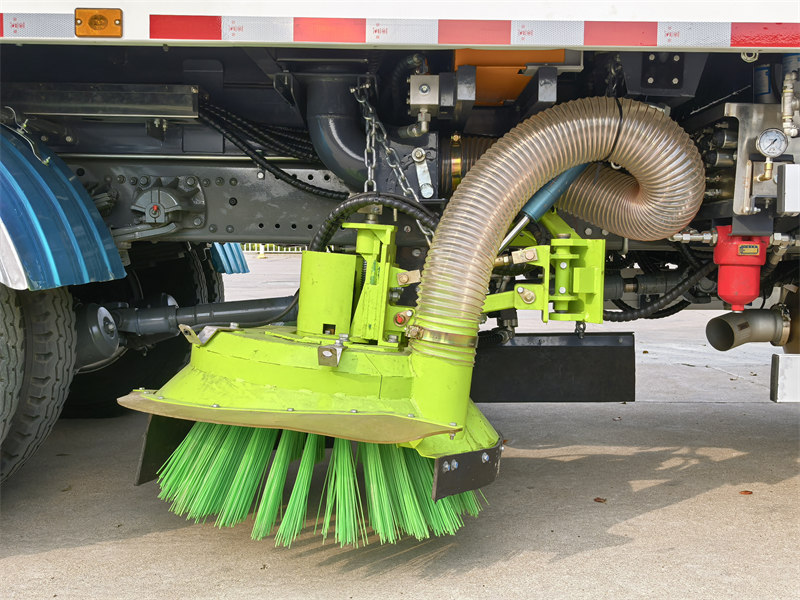

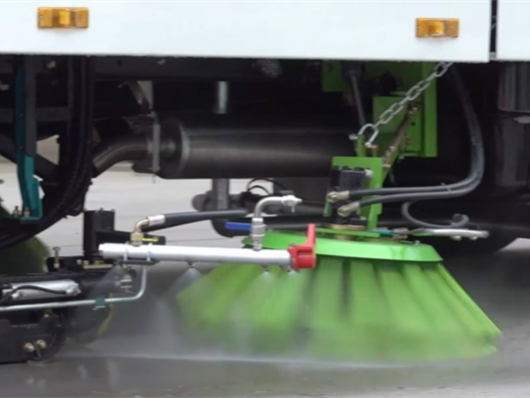

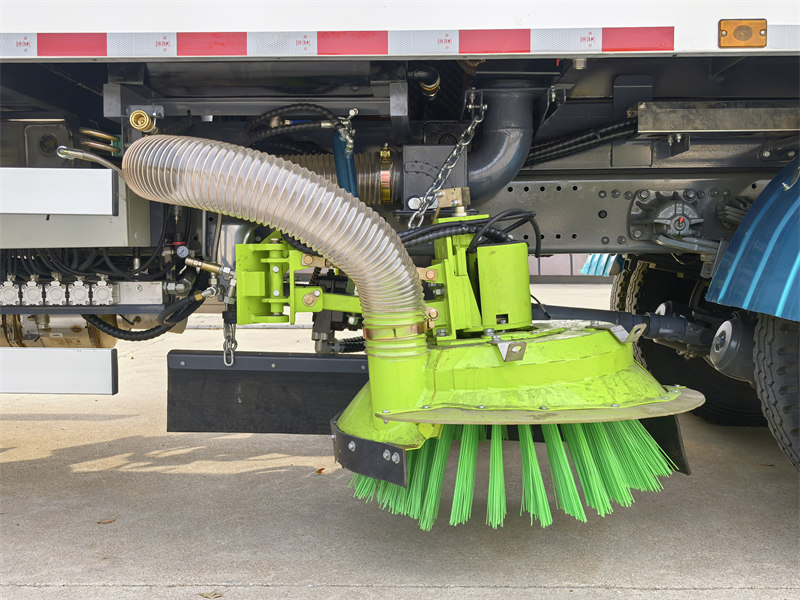

● 防碰撞设计： 左右扫掠盘和喷淋杆结构具有自动避障保护和复位功能，能够自动避开坚固的障碍物。

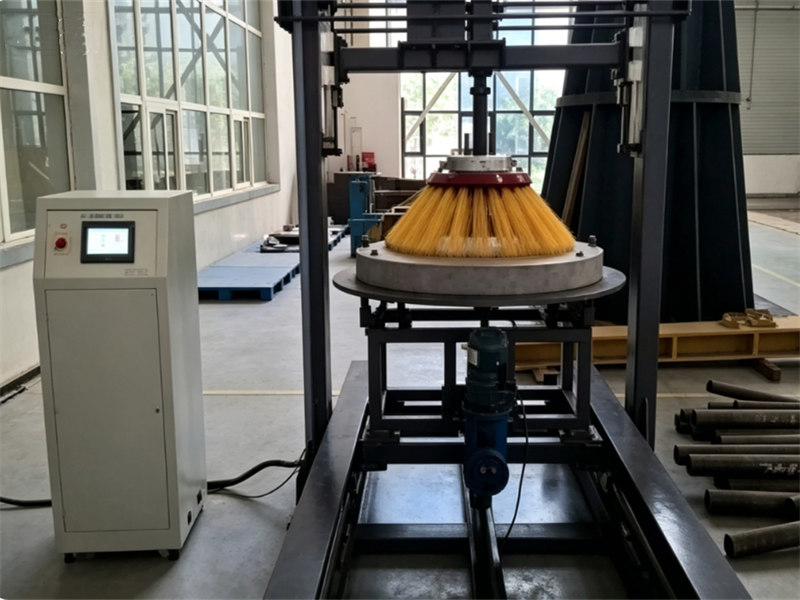

● 高耐磨刷： 通过调整聚丙烯、聚乙烯原料、无机填料及其添加剂的比例，设计并开发出具有优异摩擦和耐磨性的刷毛配方。

同时，对每种实验配方进行了性能测试。结果表明，尼龙基刷毛的使用寿命提高了100%，用户运营成本降低了50%。

3. 高效除尘装置：

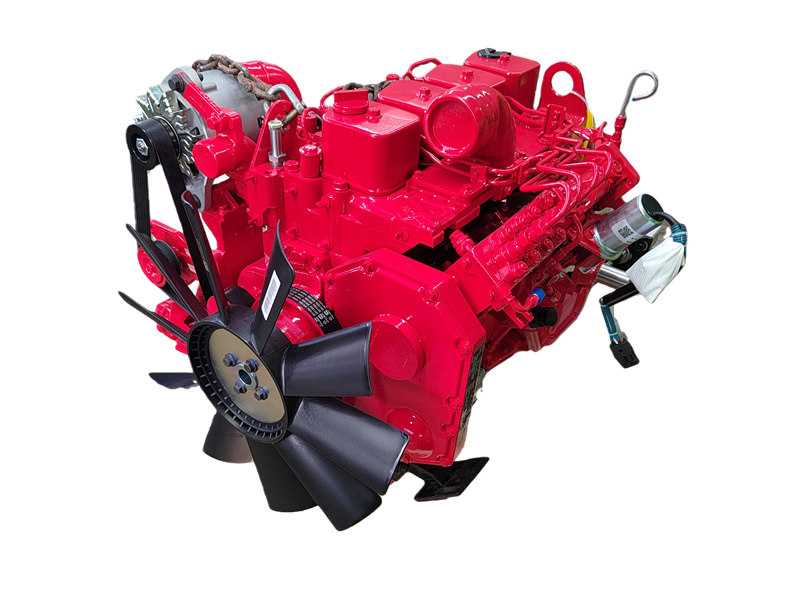

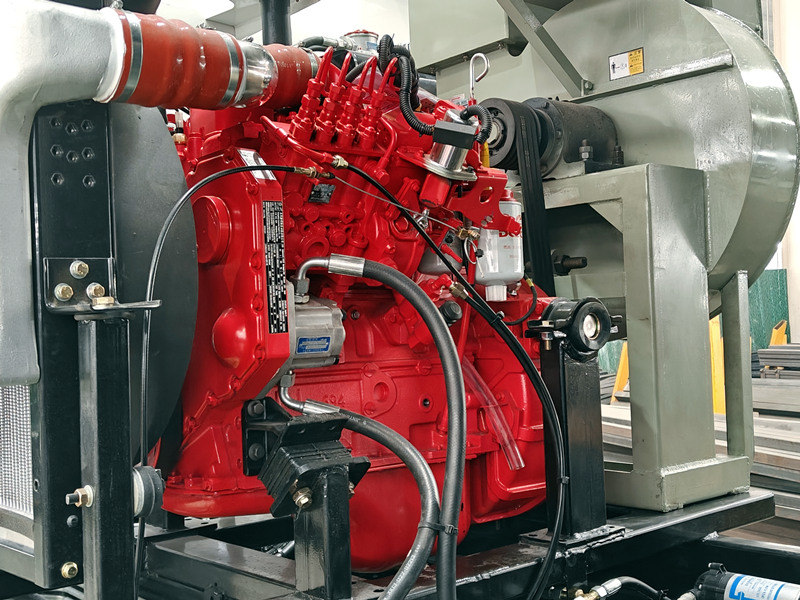

● 核心动力源、辅助发动机：

风道系统是清扫车气力输送系统的基础。它包括三个主要部分：吸嘴、外壳风道和风扇，决定了垃圾的吸力。

● 高效吸盘：

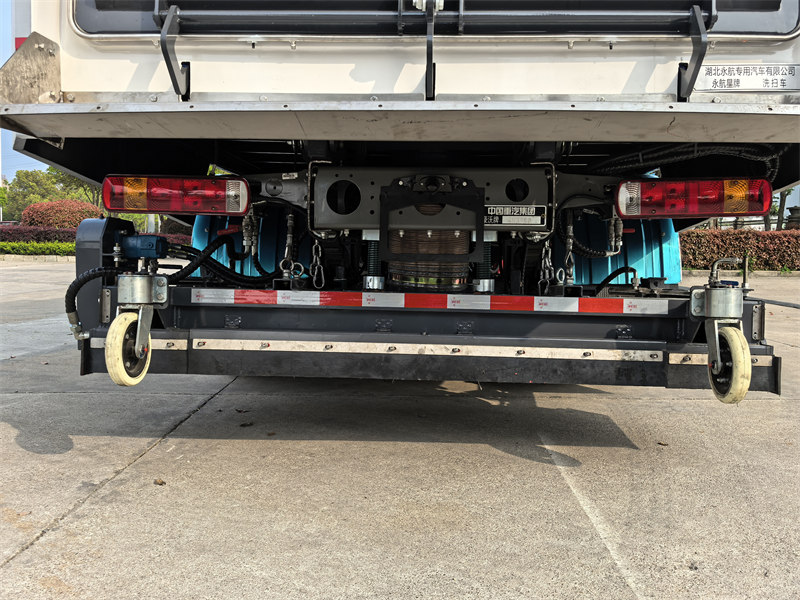

♦ 除尘装置位于车辆后轴前方，采用浮动式吸嘴+双风道结构。

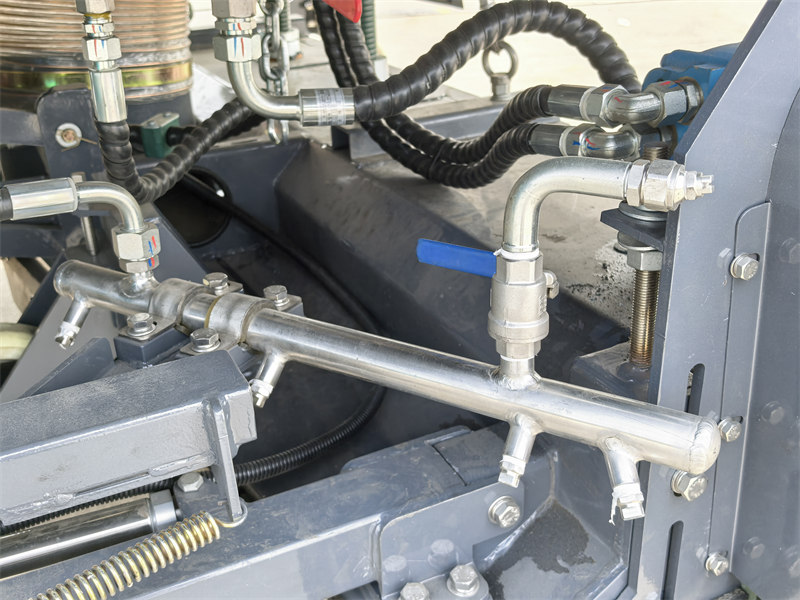

♦ 它具有宽大的吸力宽度，内部集成了高压喷水杆，两侧分别设有左右喷水杆。

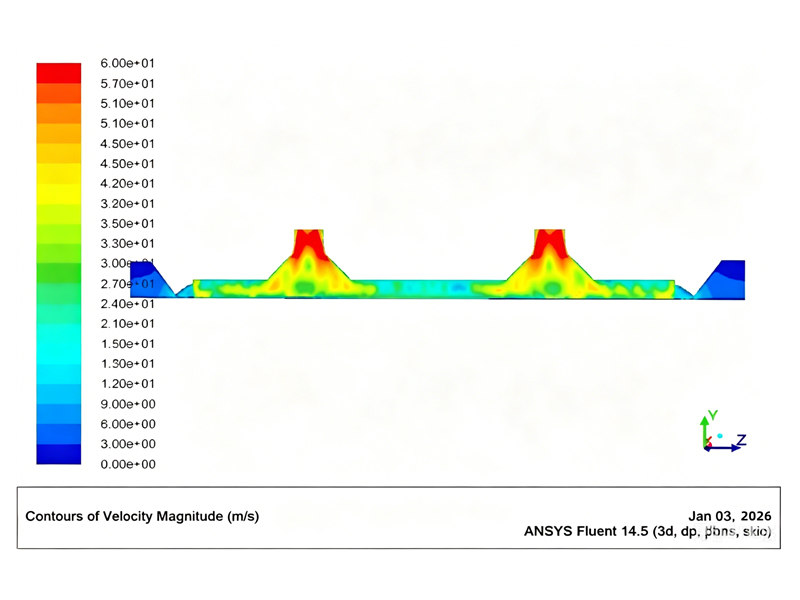

♦ 通过优化吸嘴内的气流和结构，吸力得到增强，从而产生强劲的吸力，清洁效率达到 98%。

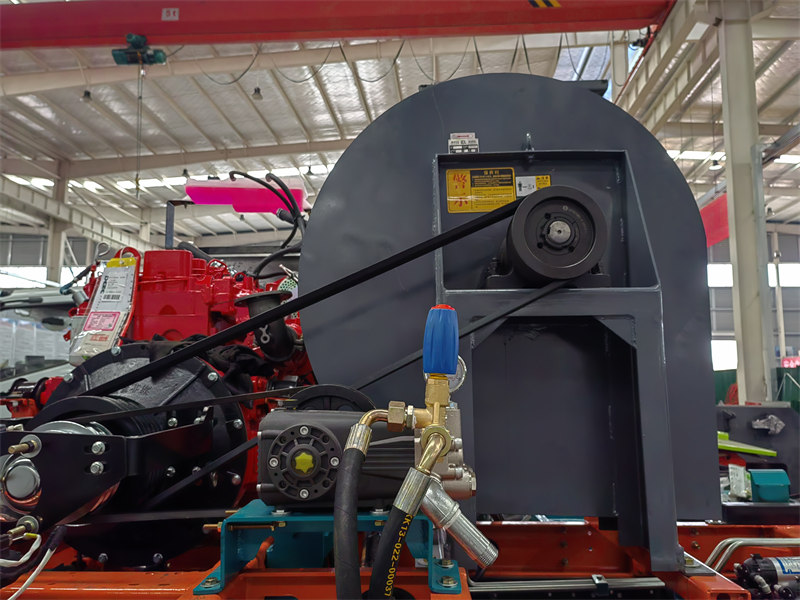

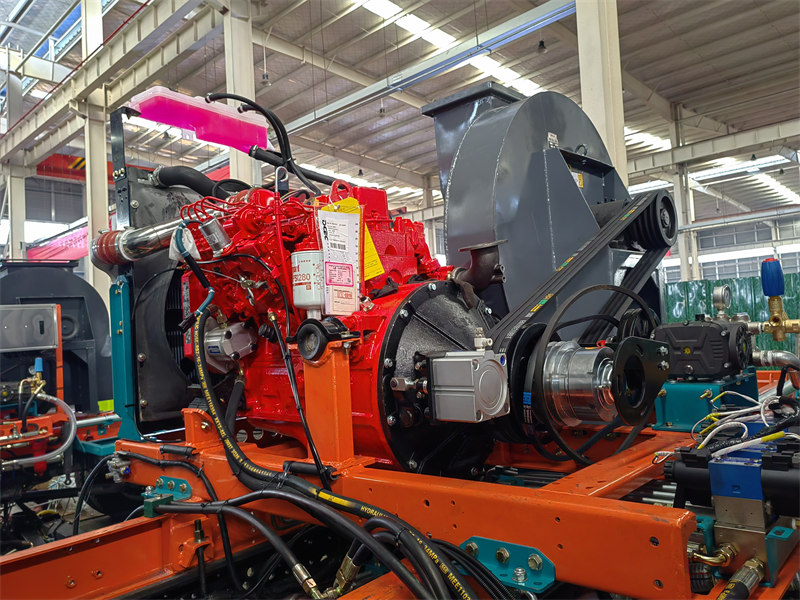

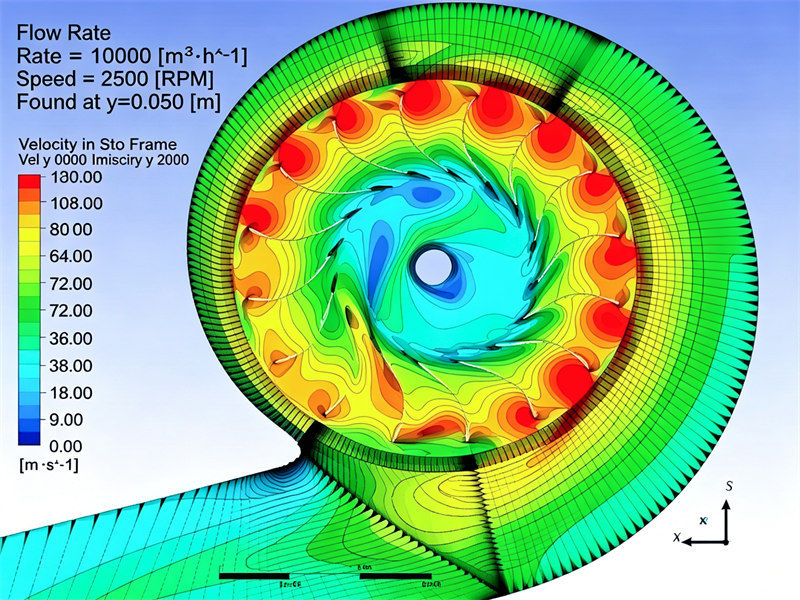

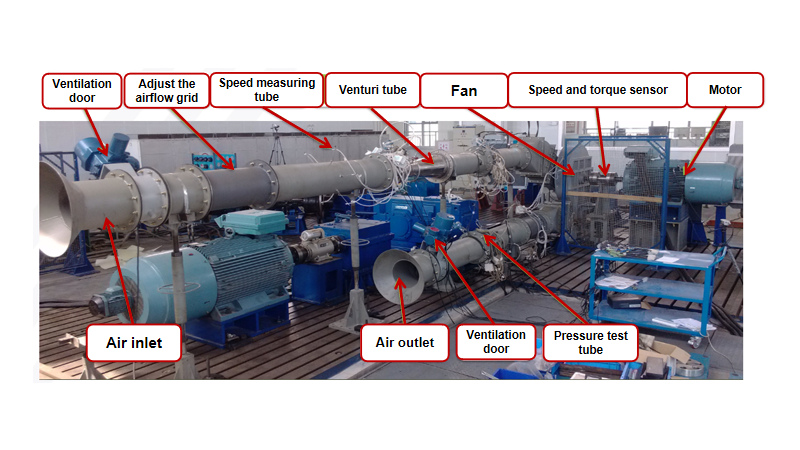

● 离心风机：

♦ 利用自主研发的高压离心风机，最大风量可达 12000 立方米/小时。

♦ 该风扇具有高总压和高效率，机械效率提高 15% 以上，气压提高 25%。

♦ 刀片采用特殊钢材制成，其独特的刀片形状使其极其耐磨。

4. 安全可靠的高压水系统：

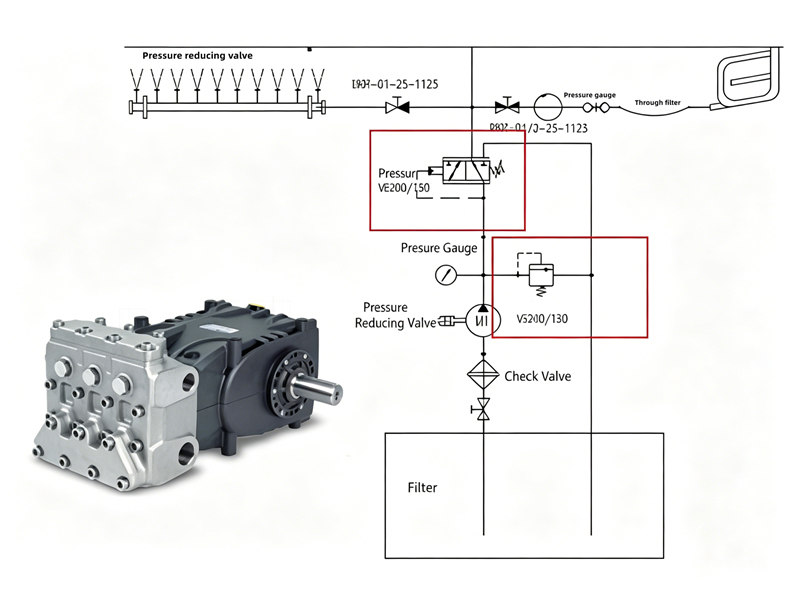

● 高压水系统具有双重过压保护功能：

♦ 第一级保护是通过一个设定压力为 5MPa 的卸载阀实现的。

♦ 第二级保护是通过溢流阀实现的，设定压力为 7MPa。

当手持喷枪突然从喷涂模式切换到关闭模式时，系统压力会骤然升高。卸压阀可能来不及响应，此时安全阀会立即打开，从而确保水泵和其他水系统组件更安全、更可靠地运行。

● 气动管道清洗功能：

♦ 高压水系统配备快速连接防冻水吹送装置接口，以防止水系统组件在冬季低温下结冰。

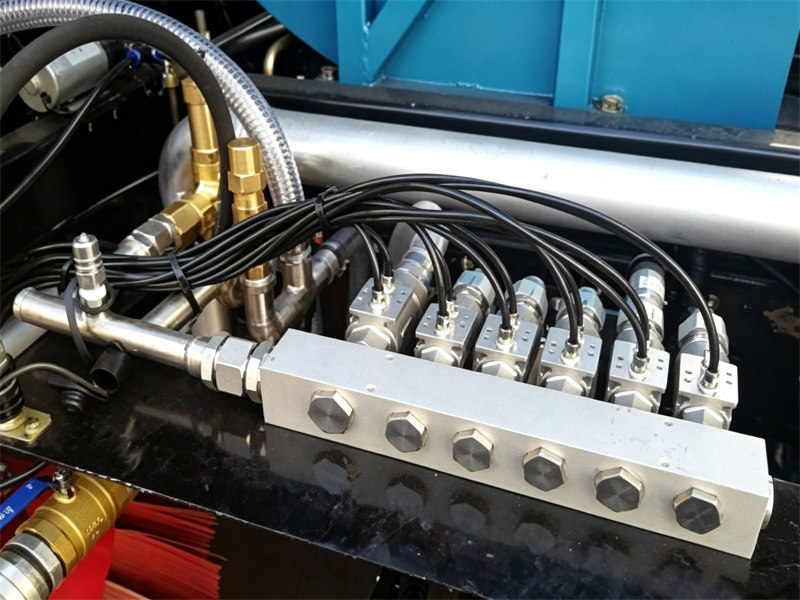

♦ 高压配水阀采用气动一体化水阀组件，易于维护且可靠性高。

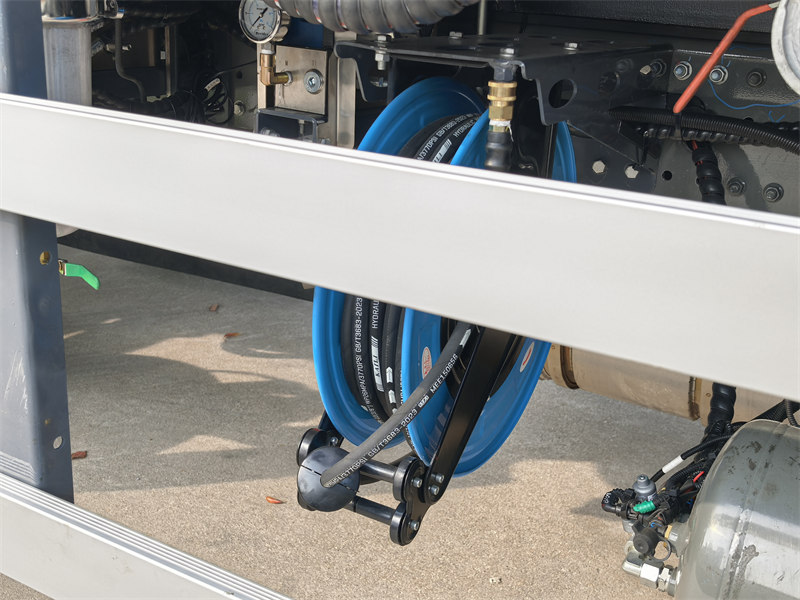

♦ 它配备自动软管卷盘和高压水枪，可以进行针对性清洁和车辆维护。

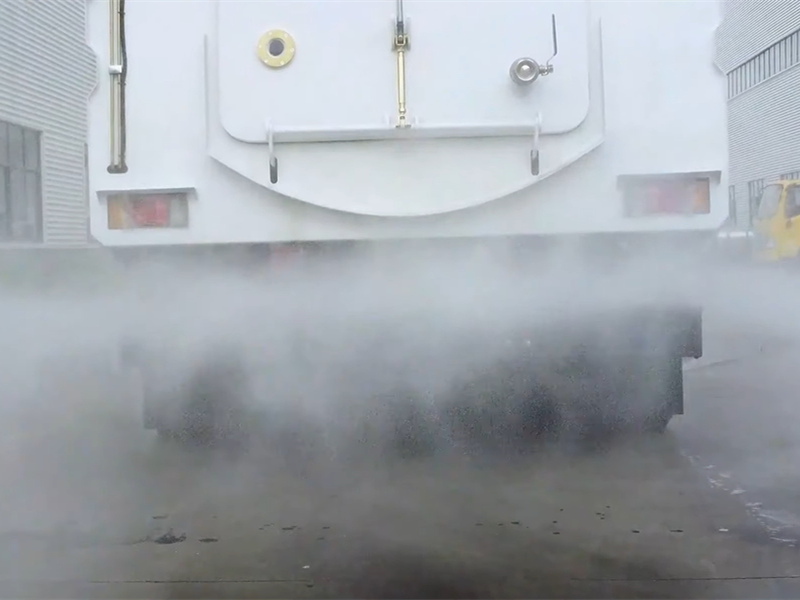

♦ 车辆后部安装了后部喷淋系统，用于抑制扬尘。
