HOWO重型清障拖车技术分析

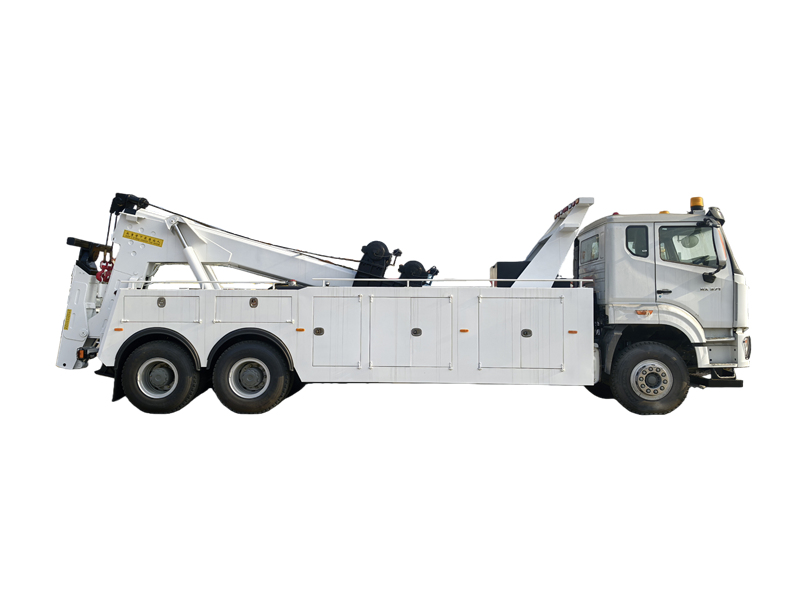

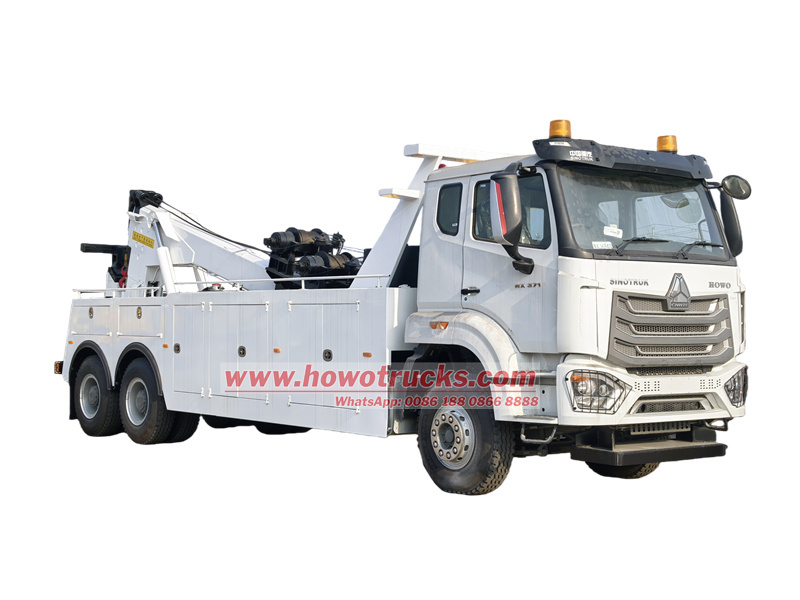

▶ 什么是 HOWO 重型拖车？

HOWO重型救援拖车是一款常用的道路救援专用车辆，兼具起吊和拖曳能力。它采用HOWO专用救援底盘，承载能力比普通底盘提升39%，拖曳性能优异，通过性更佳。U型起重臂采用伸缩式设计。该车可配备多种工作附件，实现起吊、拖曳、牵引等多种功能。广泛适用于救援翻车、侧翻或坠入沟渠的大型车辆。

机壳	HOWO NX 6×4
引擎	WD615.47，371马力，柴油发动机
最大起重能力	16000公斤
完全展开的起重能力	10000公斤
吊臂最大起重能力	30000公斤
吊臂最大起升高度	5260 毫米
绞车数量	2
绞车牵引力	200千牛

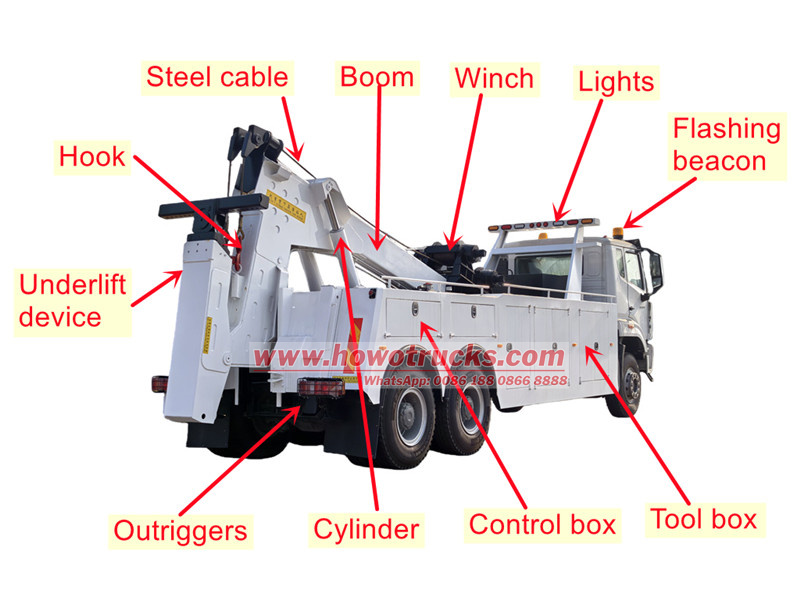

▶ HOWO重型救援拖车的结构

HOWO NX 重型拖车救援车主要由六个主要部件组成：底盘、升降机构、牵引臂机构、变幅机构、液压系统和控制系统。

• 底盘： 基于 HOWO NX 专用清障车底盘，提供承载能力和动力输出。

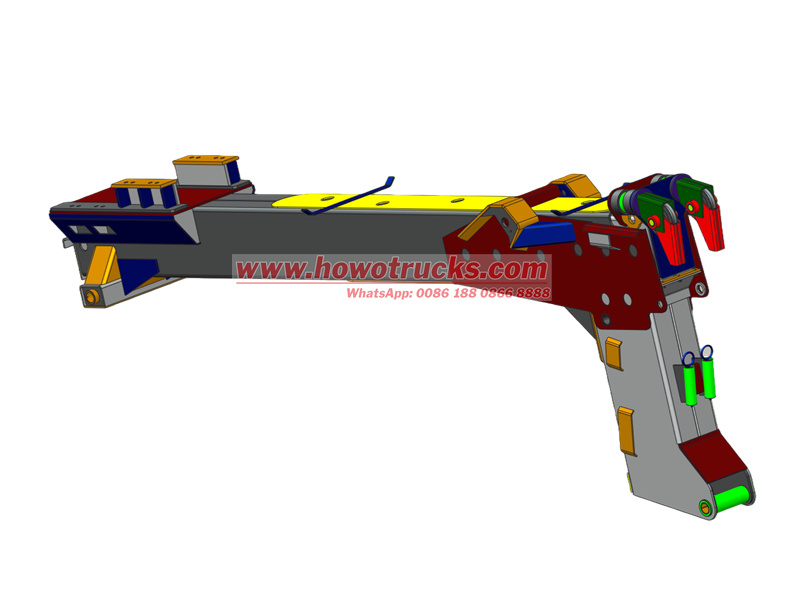

• 升降机构： 包括绞盘、吊臂和吊钩，用于抬起故障车辆的前部或车架。

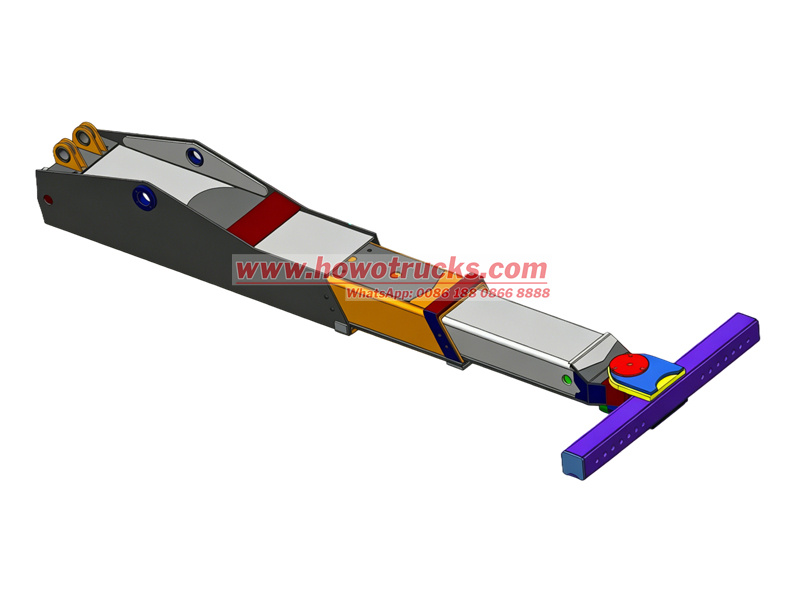

• 下置式升降机构： 多节伸缩式牵引臂，配有 L 形轮夹或叉形附件，可直接提起车轮或车轴，末端带有紧固装置，用于固定车轮。

• 变幅机构： 它由液压缸驱动，可调节吊臂和牵引臂的角度和高度，以实现精确定位和负载平衡。

• 液压系统： 它由动力输出（PTO）驱动泵、多向换向阀、液压缸和油箱组成，为所有机构提供动力。

• 控制系统： 使用侧装手柄或遥控器来操作多向阀，协调提升、牵引和变幅动作。

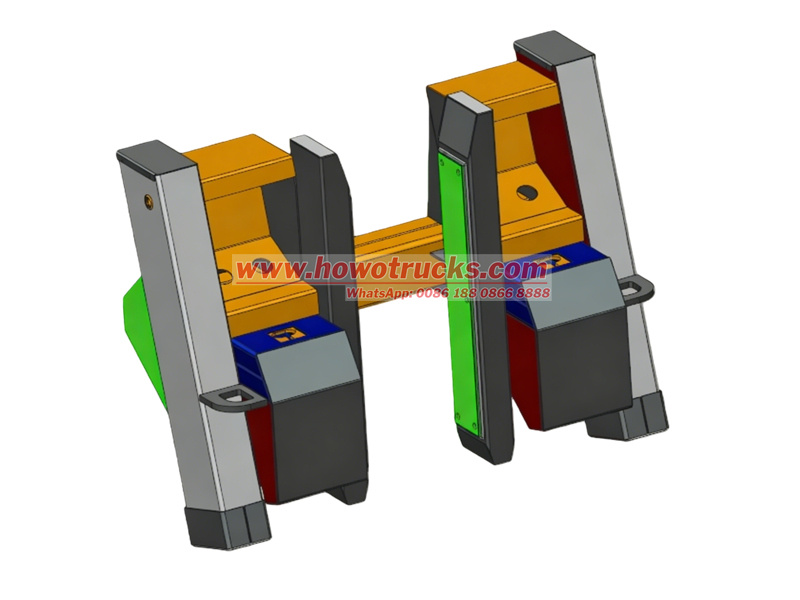

▶ HOWO重型救援拖车图纸
